Interroll DM series User Manual

Interroll Anschlusskabel für Trommelmotor DM-Serie
Anschlusskabel montieren
Version 2.0 (06/2018) de
Originalbetriebsanleitung
11

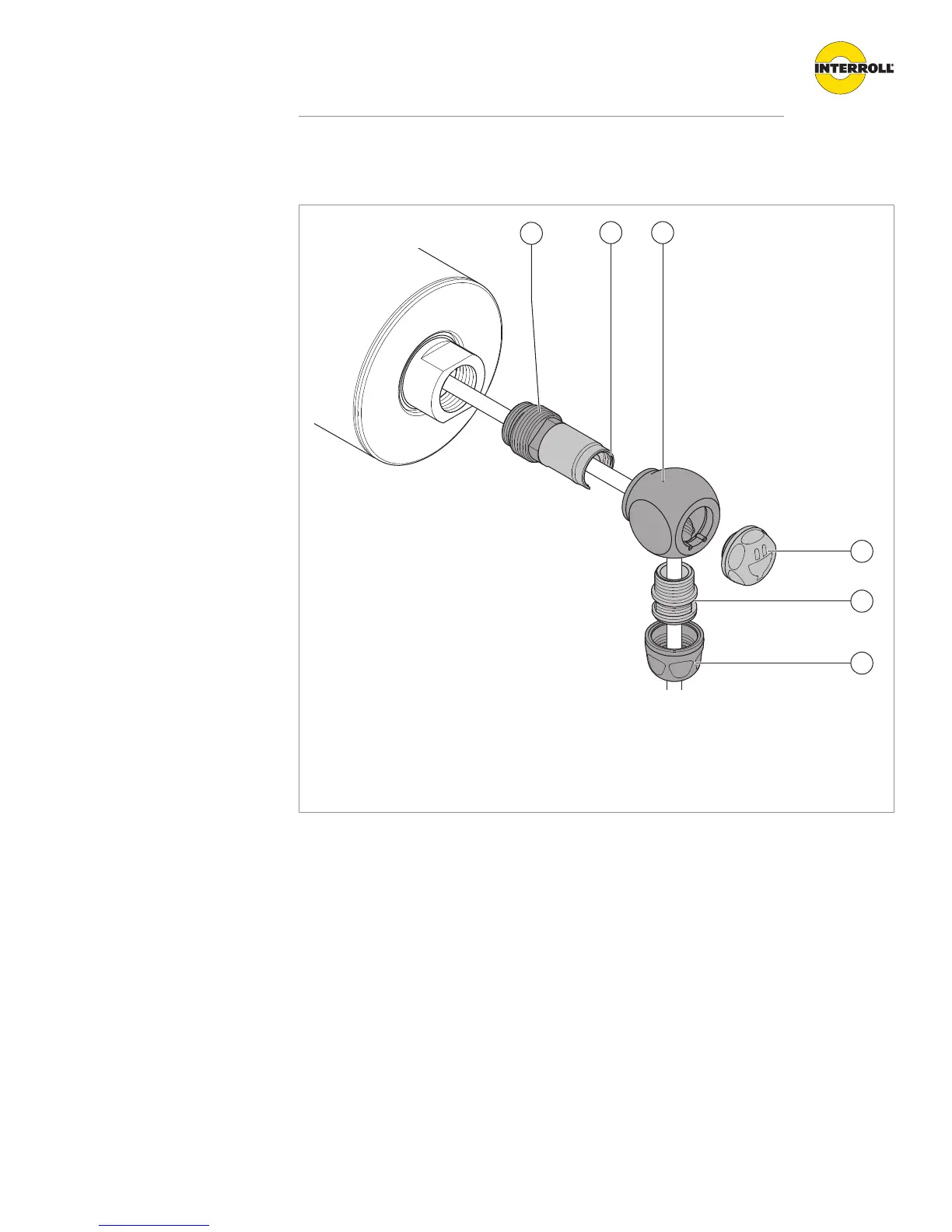

Kabelverschraubung einsetzen bei Winkelverschraubung
4
6
5
32
1
1 Montagenippel 4 Verschlussschraube
2 Montagehülse 5 Rohrnippel
3 Zwischenstutzen 6 Druckschraube
4 Den Montagenippel (1) in das Wellenende eindrehen und mit einem Maulschlüssel
SW14mm festziehen. Dabei sicherstellen, dass sich die Montagehülse (2) und das Kabel
nicht mitdrehen.
4 Die Montagehülse (2) in den Zwischenstutzen (3) einschieben, ausrichten und mit der
Verschlussschraube (4) festziehen.
4 Den Rohrnippel (5) der Verschraubung in den Zwischenstutzen eindrehen und mit einem
Maulschlüssel SW14mm festziehen.
4 Die Druckschraube (6) der Verschraubung mit einem Maulschlüssel SW20mm auf das
Gewinde des Rohrnippels festziehen.
4 Das Anschlusskabel ordnungsgemäß verlegen und im Schaltschrank auflegen.
4 Für die weitere Installation des Trommelmotors die Hinweise der Betriebsanleitung Interroll
Trommelmotor DM-Serie beachten.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
