Interroll DM series User Manual

Interroll Csatlakozó kábel DM sorozatú dobmotorhoz
A csatlakozó kábel szerelése
Verzió 2.0 (06/2018) hu
Az eredeti üzemeltetési útmutató fordítása
167

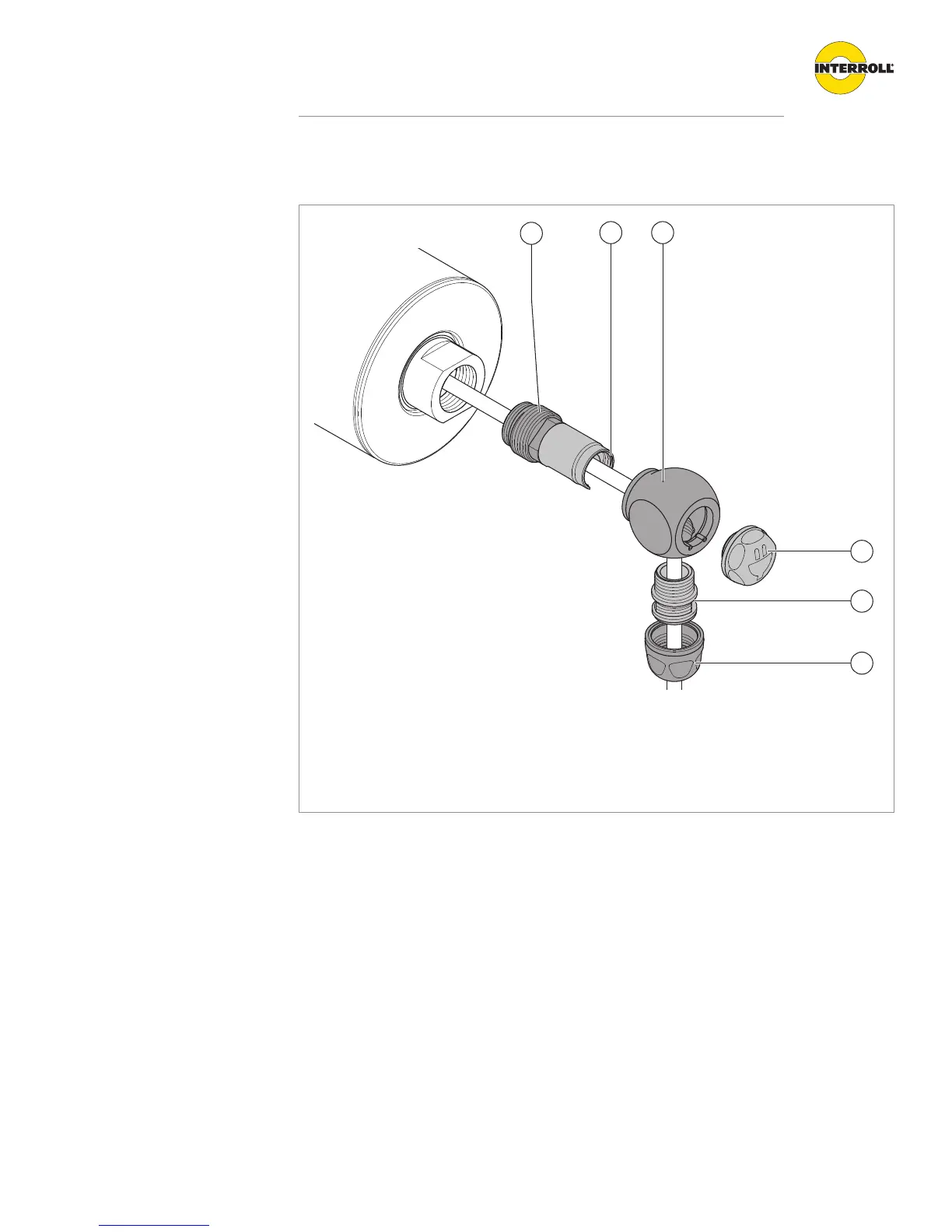

Kábel csavaros kötésének behelyezése könyökcsavaros kötés esetében
4
6
5
32
1
1 Szerelési közcsavar 4 Zárócsavar
2 Szerelési hüvely 5 Csőcsatlakozó
3 Közdarab 6 Nyomócsavar
4 A szerelési közcsavart (1) a tengelyvégbe becsavarozni és SW14mm villáskulccsal
meghúzni. Eközben biztosítani, hogy a szerelési hüvely (2) és a kábel ne forogjon vele együtt.
4 A szerelési hüvelyt (2) a közdarabba (3) betolni, beigazítani és a zárócsavarral (4) meghúzni.
4 A csavaros kötés csőcsatlakozóját (5) a közdarabba becsavarozni és SW14mm
villáskulccsal meghúzni.
4 A csavaros kötés nyomócsavarját (6) a csőcsatlakozó menetén SW20mm villáskulccsal
meghúzni.
4 A csatlakozó kábelt szabályszerűen lefektetni és a kapcsolószekrényben elhelyezni.
4 A dobmotor további telepítéséhez az Interroll DM sorozatú dobmotor kezelési utasításának
útmutatásait figyelembe venni.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
