Interroll Připojovací kabel pro bubnový motor série DM
Montáž připojovacího kabelu
Verze 2.0 (06/2018) cs
Překlad originálního návodu k obsluze
153
Příprava montáže
Připojovací kabel je přiložen k bubnovému motoru. U připojovacího kabelu je nasunuto
kompletní šroubení a montážní nástroj. Potřebný nástroj:
• Otevřený klíč s otvorem klíče 14 mm
• Otevřený klíč s otvorem klíče 20 mm
4 Odejměte záslepku bubnového motoru.
4 Otevřete balení a odviňte připojovací kabel.
Zavedení konektoru do konce hřídele

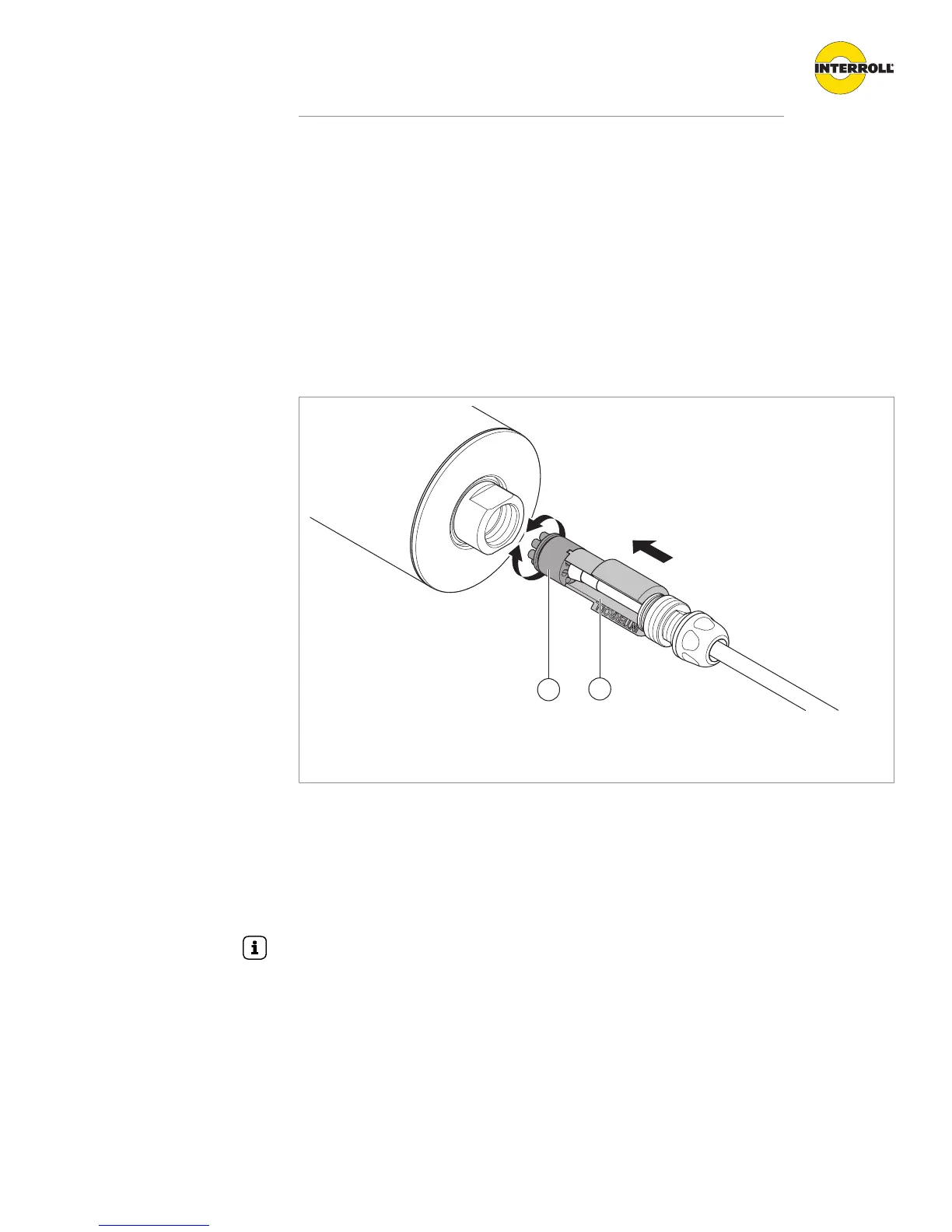

Připojovací kabel s konektorem a montážním nástrojem
1 Konektor 2 Montážní nástroj
4 Nasuňte konektor (1) na vodicí výstupky montážního nástroje (2).
4 Zaveďte konektor s montážním nástrojem do otevřeného konce hřídele.
4 Lehkým tlakem otáčejte montážní nástroj, dokud konektor nezapadne do správné polohy.
ð Správné polohy konektoru je dosaženo, když nástroj dosedne na konec hřídele.
4 Montážní nástroj stáhněte a veďte na připojovacím kabelu za šroubení.
Montážní nástroj může zůstat na připojovacím kabelu, aby se neztratil.
