Interroll DM Serisi Tamburlu Motor için bağlantı kablosu
Bağlantı kablosunun monte edilmesi
Sürüm 2.0 (06/2018) tr
Orijinal kullanım kılavuzunun çevirisi
179

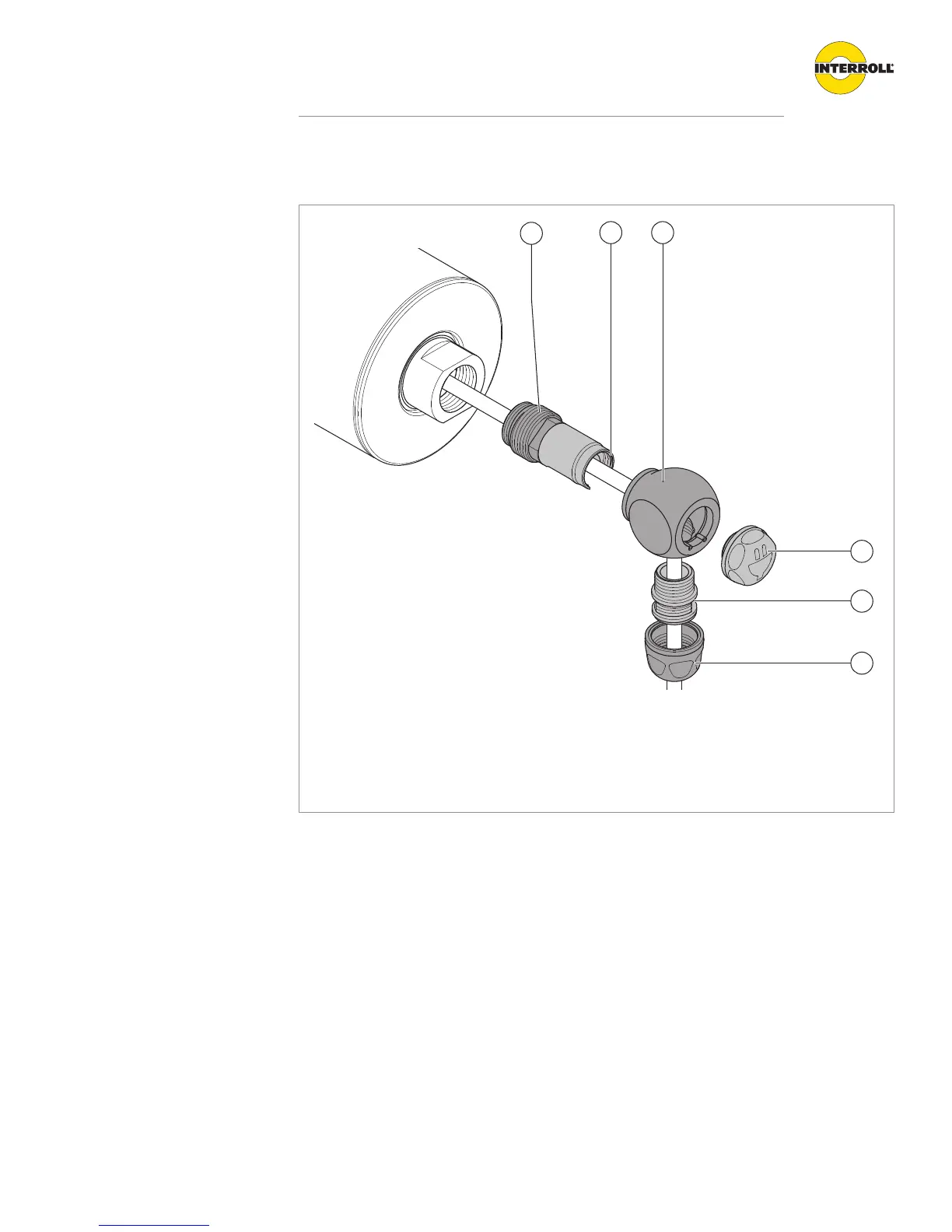

Dirsekli bağlantıda kablo rakorunun takılması
4
6
5
32
1
1 Montaj nipeli 4 Kapak cıvatası
2 Montaj kovanı 5 Boru nipeli
3 Ara manşon 6 Gerdirme cıvatası
4 Montaj nipelini (1) mil ucuna vidalayınız ve anahtar ağzı 14mm olan bir çatal anahtarla
sıkıştırınız. Bu sırada montaj kovanının (2) ve kablonun birlikte dönmemesine dikkat ediniz.
4 Montaj kovanını (2) ara manşona (3) geçiriniz, hizalandırınız ve kapak cıvatasıyla (4) sıkınız.
4 Rakorun boru nipelini (5) ara manşona vidalayınız ve anahtar ağzı 14mm olan bir çatal
anahtarla sıkıştırınız.
4 Rakorun gerdirme cıvatasını (6) anahtar ağzı 20mm olan bir çatal anahtarla boru nipelinin
dişlisi üzerinde sıkıştırınız.
4 Bağlantı kablosunu usulüne uygun döşeyiniz ve şalter dolabına bağlayınız.
4 Tamburlu Motorun diğer kurulum işleri için Interroll DM Serisi Tamburlu Motor işletme
kılavuzundaki uyarılara dikkat ediniz.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
