Interroll DM 系列电动滚筒连接电缆
装配连接电缆
型号 2.0 (06/2018) zh
原操作手册译文
189
准备装配
将连接电缆绕在电动滚筒周围。在连接电缆上套上完整的螺纹套管接头以及装配工具。
所需的工具：
• 开口宽度为 14 mm 的开口扳手
• 开口宽度为 20 mm 的开口扳手
4 去除电动滚筒的盲塞。
4 打开包装，展开连接电缆。
将插头插入轴末端
3
2
2
1

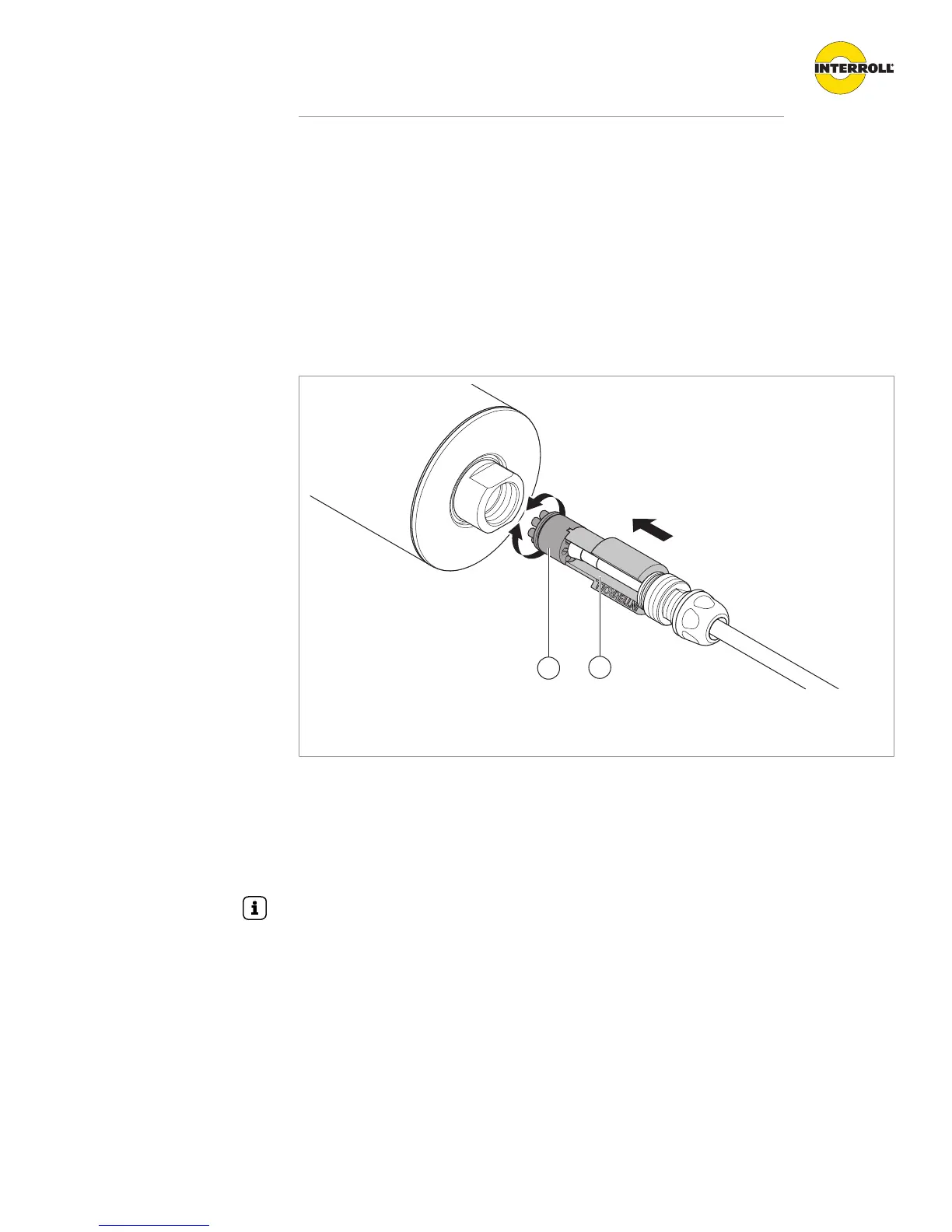

带插接件的连接电缆和装配工具
1 接头 2 装配工具
4 将插头 (1) 插到装配工具 (2) 的导向凸缘上。
4 用装配工具将插头引入开放的轴末端。
4 轻压旋转装配工具，直到插头卡入其正确的位置中。
ð 当工具靠在轴末端时，说明插头达到了正确位置。
4 拔出装配工具，然后将其放置在连接电缆上面螺纹套管接头的后方。
装配工具可以留在连接电缆上，但不能丢失。

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
