Interroll DM series - Irrotus Kulmaläpiviennillä

Interroll Liitäntäjohto DM-sarjan rumpumoottoria varten
Liitäntäjohdon irrottaminen
110 Versio 2.0 (06/2018) fi
Käännös alkuperäisestä käyttöohjeesta

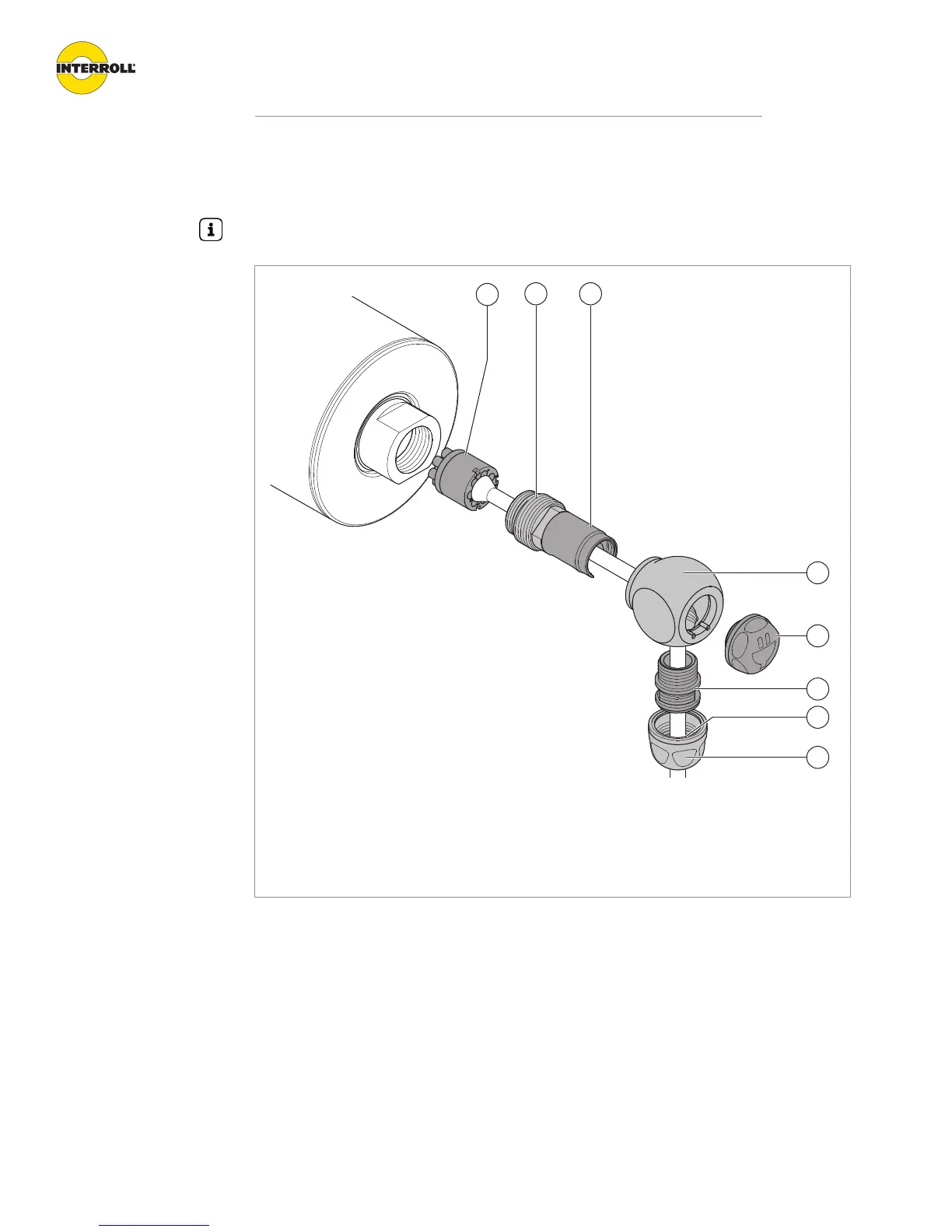

Irrotus kulmaläpiviennillä
Sulkuruuvi on merkitty pistokekuvakkeella, jotta pistokkeella varustettu moottoriversio voidaan
erottaa pistokkeettomasta moottoriversiosta.
4
6
7
8
5
32
1
1 Pistoke 5 Sulkuruuvi
2 Asennusnippa 6 Putkinippa
3 Asennusholkki 7 Tiiviste
4 Välimuhvi 8 Paineruuvi
4 Irrota paineruuvi (8) kokonaan SW 20 mm:n kiintoavaimella.
4 Varmista, että sininen tiiviste (7) poistetaan putkinipasta (6).
4 Vedä putkinippa (6) SW 14 mm:n kiintoavaimella kokonaan pois välimuhvista.
4 Irrota sulkuruuvi (5) ja työnnä välimuhvi (4) alas asennusholkista (3).
4 Vedä asennusnippa (2) SW 14 mm:n kiintoavaimella kokonaan pois akselin päästä. Varmista,
etteivät asennusholkki (3) ja johto kierry mukana.
4 Vedä liitin (1) ja johto pois akseliin kiinnitetystä pistorasiasta.
