Interroll DM series - Smontaggio del Collegamento Filettato Angolare

Interroll Cavo di collegamento mototamburi serie DM
Smontaggio del cavo di collegamento
74 Versione 2.0 (06/2018) it
Traduzione del manuale d'uso originale

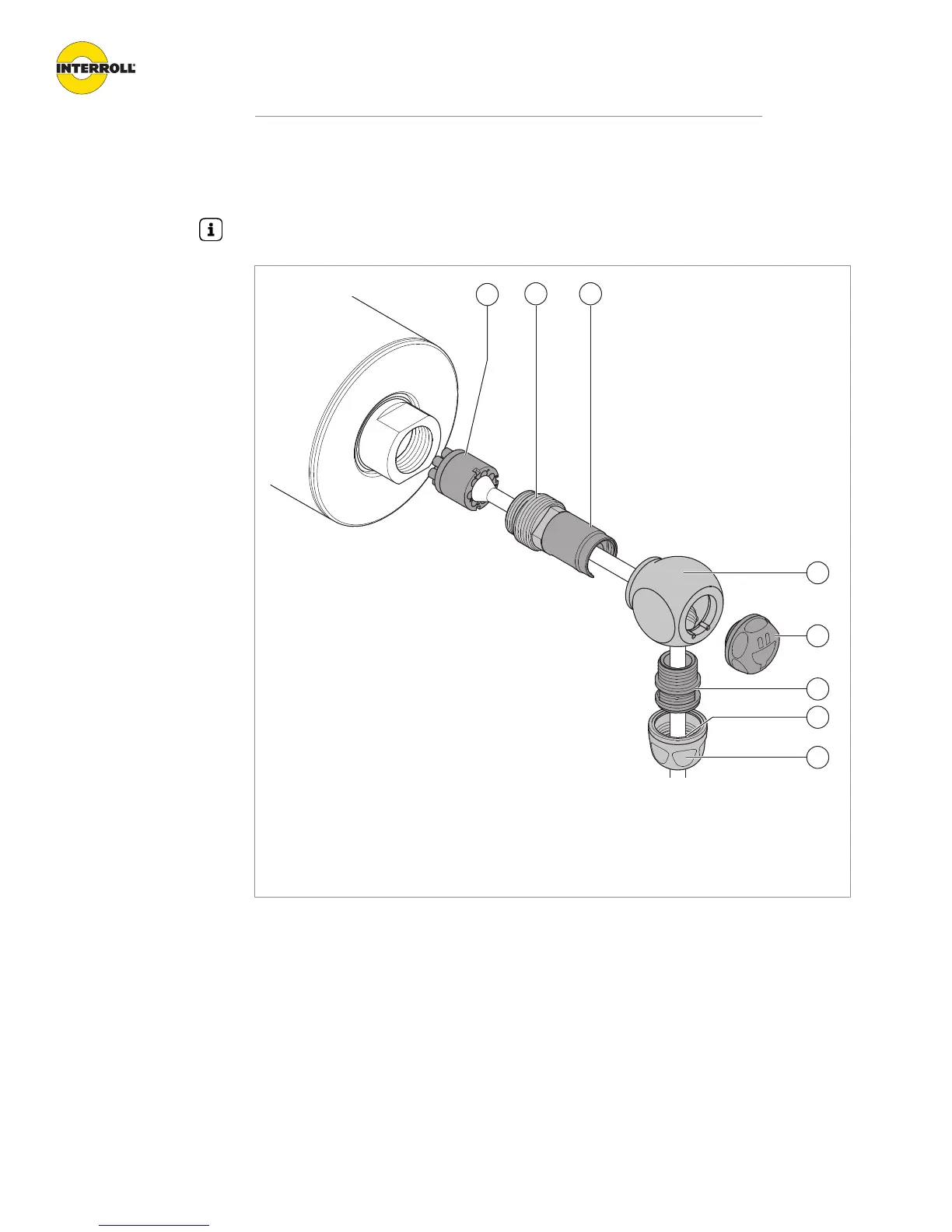

Smontaggio del collegamento filettato angolare
Per poter distinguere tra la variante motore con connettore e la variante motore senza
connettore, il coperchio filettato è contrassegnato con il simbolo di un connettore.
4
6
7
8
5
32
1
1 Connettore 5 Coperchio filettato
2 Raccordo di montaggio 6 Raccordo filettato
3 Boccola di montaggio 7 Inserto di tenuta
4 Manicotto intermedio 8 Vite di pressione
4 Svitare completamente la vite di pressione (8) con la chiave fissa da 20 mm.
4 Controllare che l’inserto di tenuta blu (7) venga estratto dal raccordo filettato (6).
4 Svitare completamente il raccordo filettato (6) dal manicotto intermedio con la chiave fissa
da 14 mm.
4 Svitare il coperchio filettato (5) ed estrarre il manicotto intermedio (4) dalla boccola di
montaggio (3).
4 Svitare completamente il raccordo di montaggio (2) dall’estremità dell’albero con la chiave
fissa da 14 mm. Controllare che la boccola di montaggio (3) e il cavo non ruotino con il
raccordo.
4 Estrarre il connettore (1) con il cavo dalla presa montata fissa nell’albero.
