Interroll Forbindelseskabel tromlemotor DM-serie
Forbindelseskabel afmonteres
Version 2.0 (06/2018) da
Oversættelse af original driftsvejledning
97
Demontage ved lige skrueforbindelse
For at kunne skelne motormodellen med stik fra motormodellen uden stik er trykskruen på tre af
seks nøgleflader markeret.
3
2
4
5
6
32
1
4

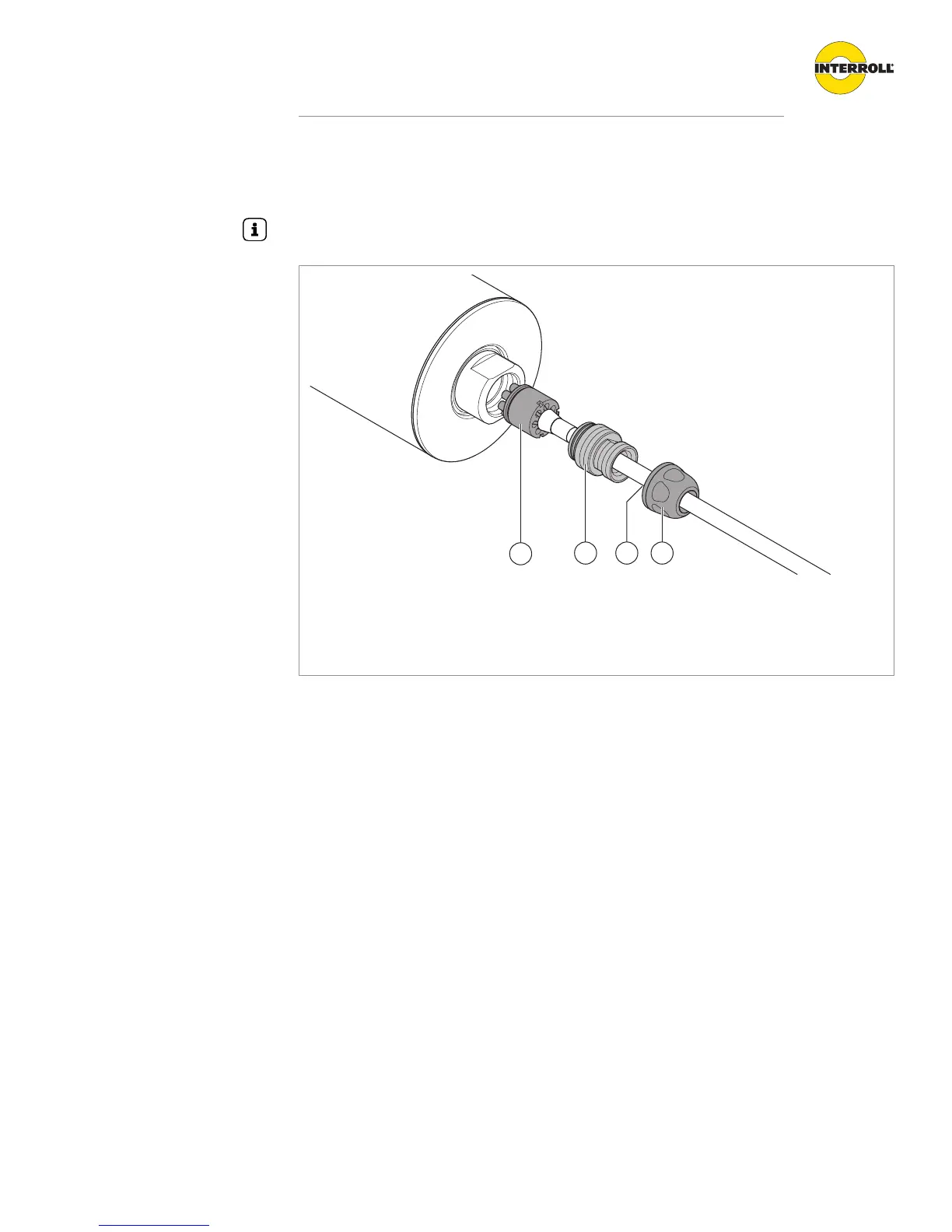

Forbindelseskabel afmonteres
1 Stik 3 Tætningsindsats
2 Rørnippel 4 Trykskrue
4 Løs trykskruen (4) helt med gaffelnøglen SW 20 mm.
4 Sørg for, at den blå tætningsindsats (3) trækkes ud af rørniplen (2).
4 Drej ved hjælp af gaffelnøglen SW 14 mm rørniplen (2) helt ud af akselenden.
4 Træk stikket (1) med kablet ud af den stikdåse, der er monteret i akslen.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
