Interroll Cable de conexión para mototambor serie DM
Montar el cable de conexión
Versión 2.0 (06/2018) es
Traducción de las instrucciones de servicio originales
45
Preparar el montaje
El cable de conexión viene adjunto al mototambor. El cable de conexión lleva encajado el
atornillamiento completo, así como una herramienta de montaje. Herramienta necesaria:
• Llave con entrecaras 14 mm
• Llave con entrecaras 20 mm
4 Retirar el tapón ciego del mototambor.
4 Abrir el embalaje y desenrollar el cable de conexión.
Introducir el conector en el extremo de eje

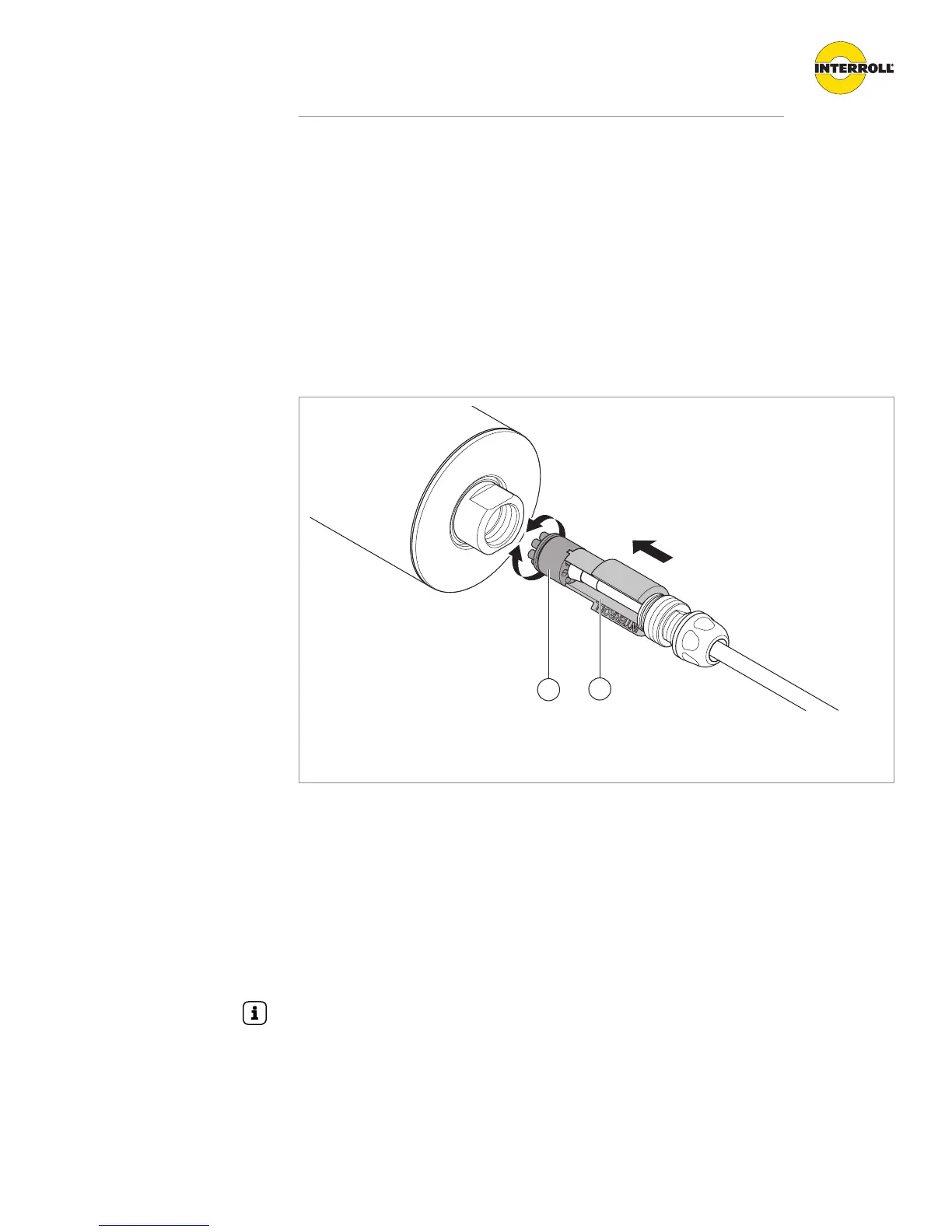

Cable de conexión por conector y herramienta de montaje
1 Conector 2 Herramienta de montaje
4 Encajar el conector (1) en los salientes de guía de la herramienta de montaje (2).
4 Introducir el conector con la herramienta de montaje en el extremo de eje abierto.
4 Girar la herramienta de montaje con una ligera presión hasta que el conector engatille en su
posición correcta.
ð La posición correcta del conector se ha conseguido cuando la herramienta reposa en el
extremo de eje.
4 Retirar la herramienta de montaje y llevarla sobre el cable de conexión hasta detrás de los
atornillamientos.
La herramienta de montaje puede permanecer en el cable de conexión por lo que no se
perderá.
