Interroll Kabel przyłączowy do elektrobębna szereg DM
Montaż kabla przyłączowego
Wersja 2.0 (06/2018) pl
Tłumaczenie oryginalnej instrukcji obsługi
141
Przygotowanie montażu
Kabel przyłączowy jest dołączony do elektrobębna. Kabel przyłączowy jest wyposażony w
kompletne złącze śrubowe i narzędzia montażowe. Niezbędne narzędzia:
• Klucz płaski 14 mm
• Klucz płaski 20 mm
4 Usunąć zaślepkę z elektrobębna.
4 Otworzyć opakowanie i odwinąć kabel przyłączowy.
Wprowadzenie wtyczki do końca wału

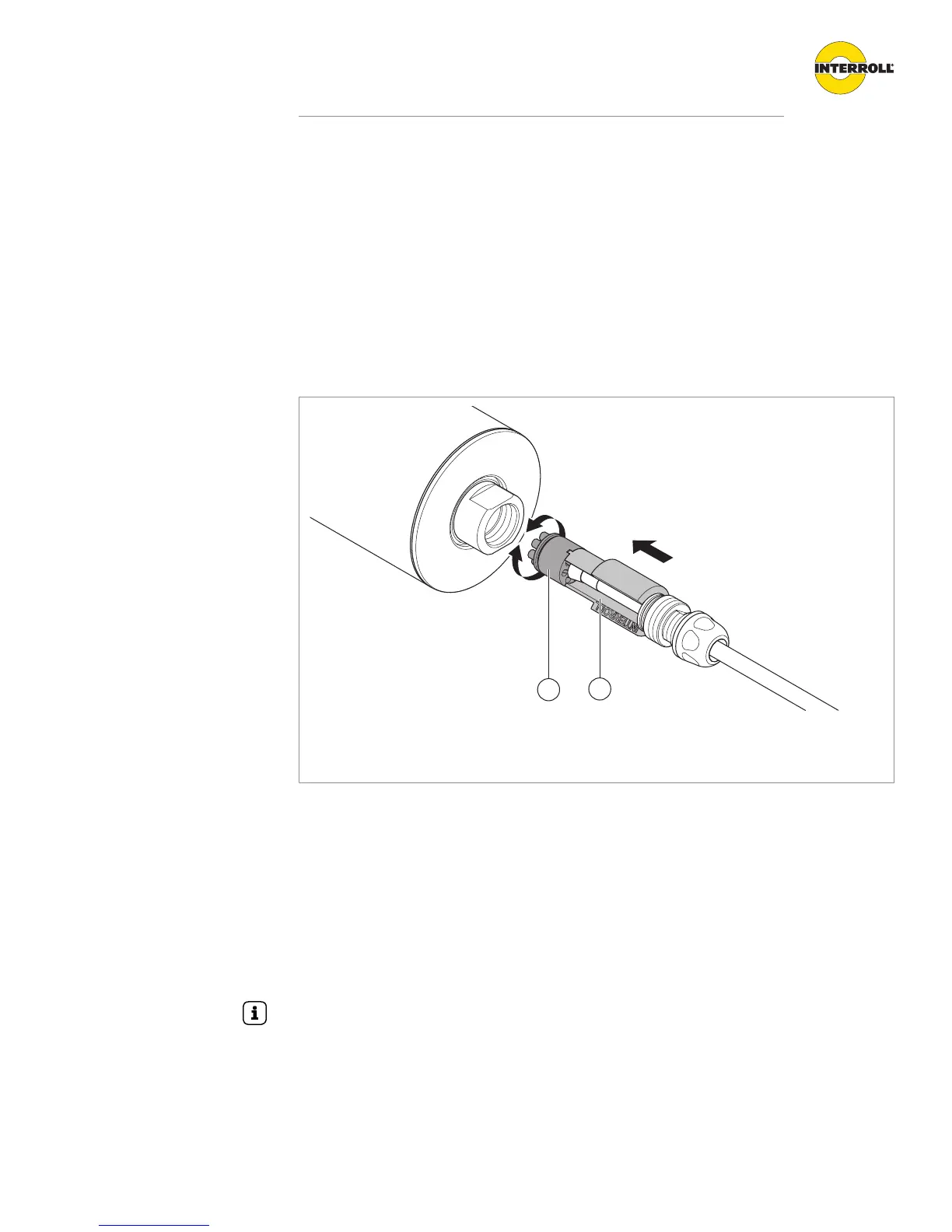

Kabel przyłączowy ze złączem wtykowym i narzędziami montażowymi
1 Wtyczka 2 Narzędzie montażowe
4 Nasunąć wtyczkę (1) na prowadnicę narzędzia montażowego (2).
4 Wprowadzić wtyczkę z narzędziem montażowym do otwartego końca wału.
4 Z lekkim naciskiem obracać narzędzie montażowe, do zakleszczenia się wtyczki w
odpowiedniej pozycji.
ð Właściwa pozycja wtyczki zostanie osiągnięta wtedy, gdy narzędzie będzie przylegało do
zakończenia wału.
4 Zdjąć narzędzie montażowe i przeprowadzić je po kablu przyłączowym za złączami
śrubowymi.
Narzędzie montażowe może pozostać na kablu przyłączowym - zapobiega to jego utracie.
