Interroll 드럼 모터 Dm-시리즈용 연결 케이블
연결 케이블 해체
218 제품 버전 2.0 (06/2018) ko
원본 사용 설명서 번역

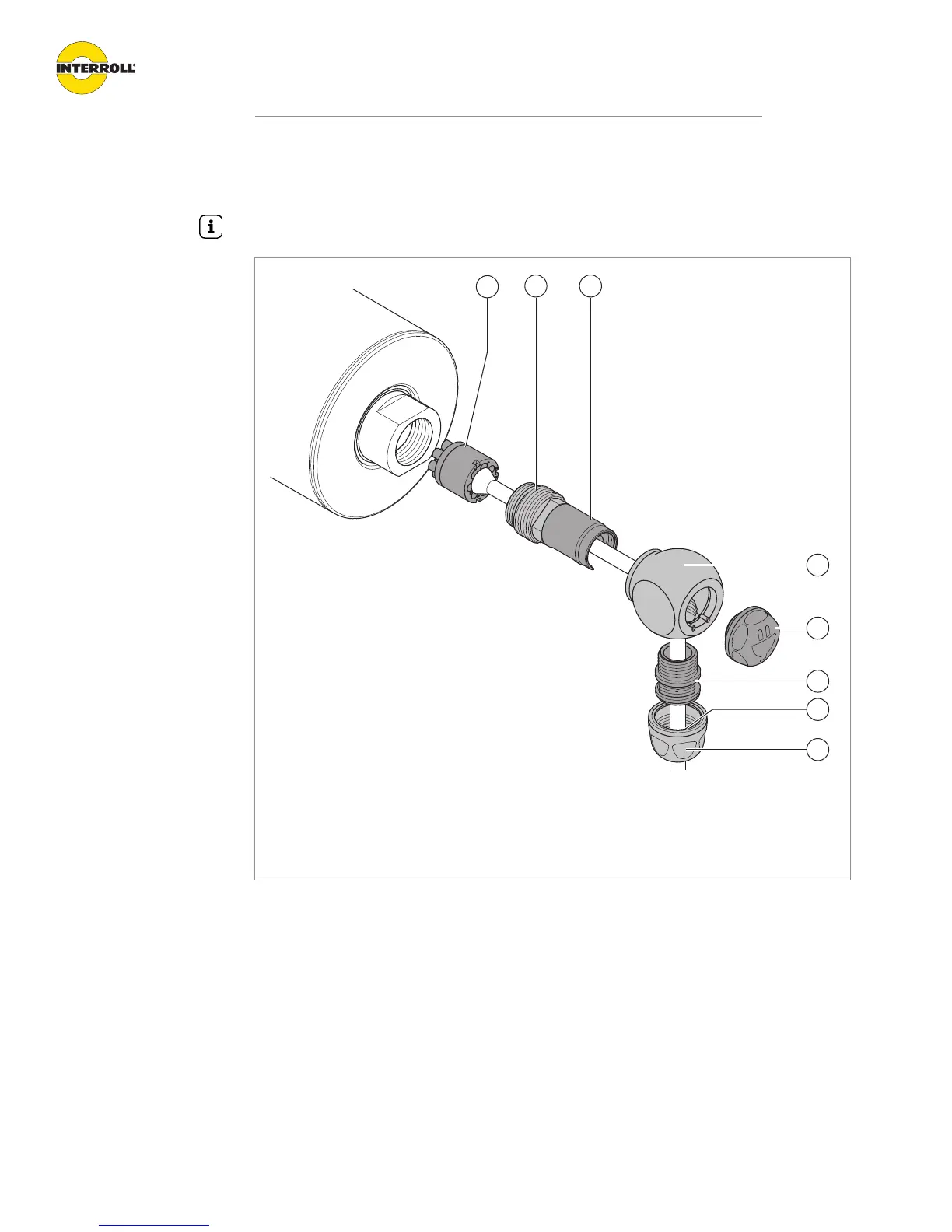

엘보우 커넥터 탈거
커넥터가 장착된 모터 유형과 커넥터가 장착되지 않은 모터 유형을 구분하기 위해 잠
금 나사에 커넥터 기호가 있습니다.
4
6
7
8
5
32
1
1 커넥터 5 잠금 나사
2 조립 니플 6 파이프 니플
3 조립 슬리브 7 실링 삽입부
4 중간 받침대 8 압력 조절 나사
4 규격이 20mm인 렌치로 압력 조절 나사(8)를 완전히 풉니다.
4 파란색 실링 삽입부(7)를 파이프 니플(6)에서 당겨 빼냅니다.
4 14mm 규격의 렌치로 파이프 니플(6)을 돌려 중간 받침대에서 완전히 빼내십시오.
4 잠금 나사(5)를 풀어 중간 받침대(4)를 조립 슬리브(3)에서 밀어 내십시오.
4 14mm 규격의 렌치로 조립 니플(2)을 돌려 샤프트 엔드에서 완전히 빼내십시오.
이때 조립 슬리브(3)와 케이블이 함께 돌아가지 않도록 확인하십시오.
4 케이블이 포함된 커넥터(1)를 소켓에 장착된 샤프트에서 당겨 빼냅니다.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
