Interroll Cable de conexión para mototambor serie DM
Montar el cable de conexión
Versión 2.0 (06/2018) es
Traducción de las instrucciones de servicio originales
47

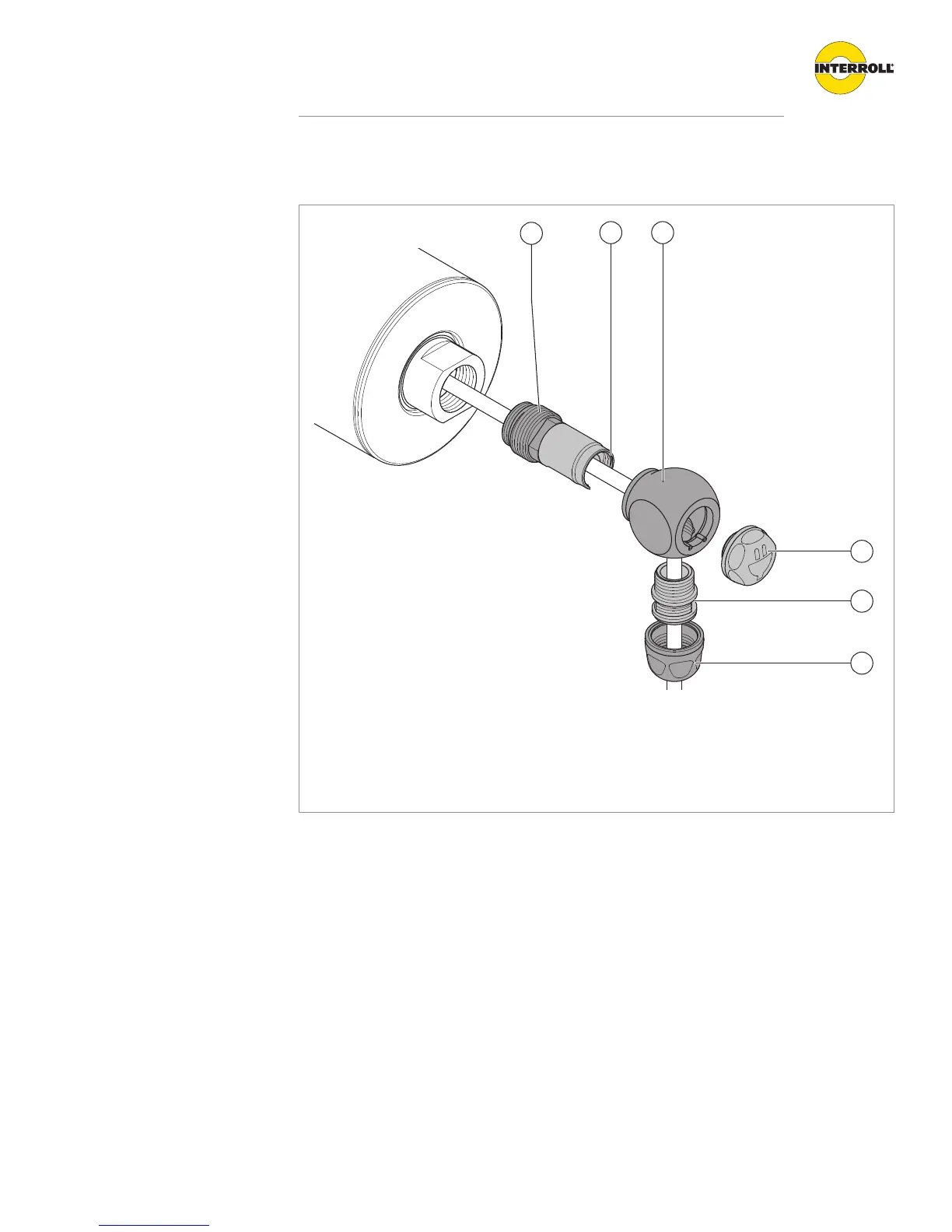

Utilizar un racor para cables si el prensaestopas es acodado
4
6
5
32
1
1 Boquilla de montaje 4 Tapón roscado
2 Casquillo de montaje 5 Racor de tubo
3 Tubuladura intermedia 6 Tornillo de presión
4 Enroscar la boquilla de montaje (1) en el extremo de eje y apretar con una llave fija de
entrecaras14mm. Asegurarse de que el casquillo de montaje (2) y el cable no giren
simultáneamente.
4 Insertar el casquillo de montaje (2) en la tubuladura intermedia (3), alinearlo y apretarlo
firmemente con el tapón roscado (4).
4 Enroscar el racor de tubo (5) del prensaestopas en la tubuladura intermedia y apretar con
una llave fija de entrecaras14mm.
4 Apretar el tornillo de presión (6) del prensaestopas con una llave fija de entrecaras20mm
en la rosca del racor de tubo.
4 Instalar el cable de conexión correctamente y colocarlo en el armario de distribución.
4 Observar las indicaciones de las instrucciones de servicio para el mototambor Interroll de la
serie DM para el resto de la instalación del mototambor.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
