Interroll DM 系列电动滚筒连接电缆
装配连接电缆
型号 2.0 (06/2018) zh
原操作手册译文
191

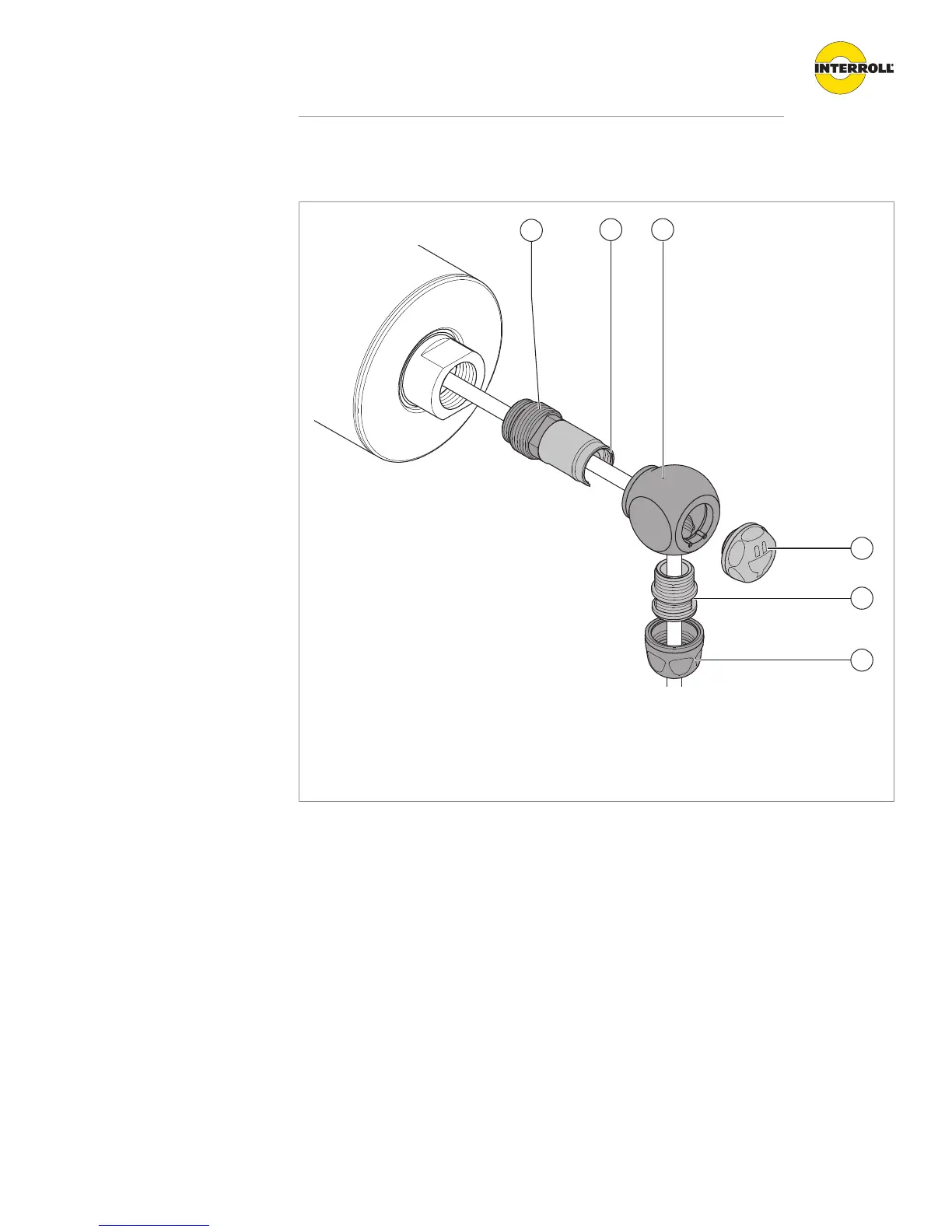

在为肘形连接器的情况下装入电缆螺纹套管接头
4
6
5
32
1
1 装配用螺纹接套 4 螺旋塞
2 装配套管 5 管接头
3 转接接套 6 压紧螺栓
4 将装配用螺纹接套 (1) 旋入轴末端，用开口宽度为 14mm 的开口扳手拧紧。
同时确保装配套管 (2) 和电缆不会跟着扭转。
4 将装配套管 (2) 推入转接接套 (3) 中，然后进行校准并使用螺旋塞 (4) 拧紧。
4 将螺纹套管接头的管接头 (5) 旋入转接接套中，用开口宽度为 14mm
的开口扳手拧紧。
4 用开口宽度为 20mm 的开口扳手将螺纹套管接头的压紧螺栓 (6)
在管接头的螺纹上拧紧。
4 按规定铺设连接电缆，然后将其放置在开关柜中。
4 电动滚筒的其他安装步骤请注意 Interroll DM
系列电动滚筒使用说明书中的提示。
