Interroll DM Serisi Tamburlu Motor için bağlantı kablosu
Bağlantı kablosunun sökülmesi
182 Sürüm 2.0 (06/2018) tr
Orijinal kullanım kılavuzunun çevirisi

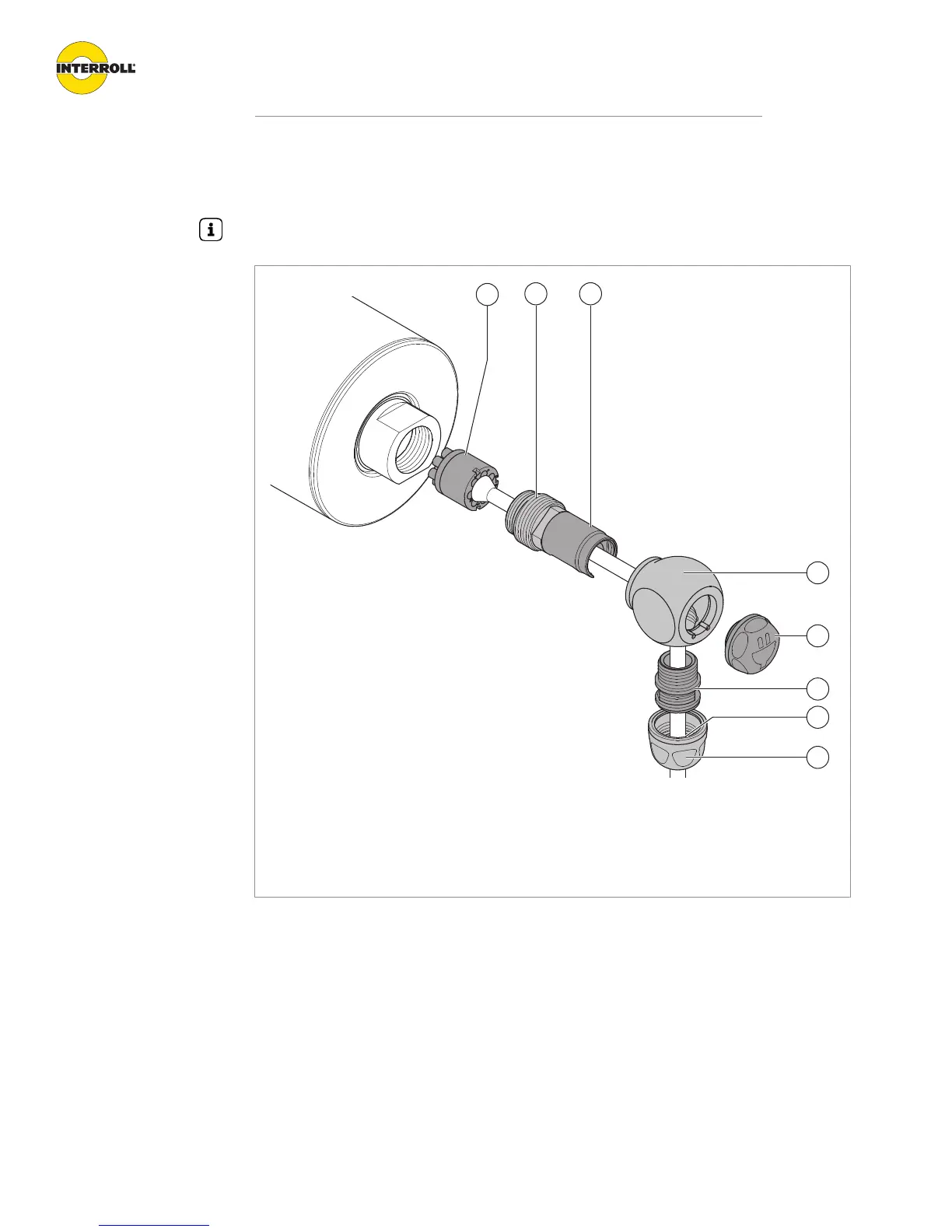

Dirsekli bağlantıda sökülmesi
Fişli motor modelinin fişsiz motor modelinden ayırt edilebilmesi için kapak cıvatası fiş sembolüyle
işaretlenmiştir.
4
6
7
8
5
32
1
1 Fiş 5 Kapak cıvatası
2 Montaj nipeli 6 Boru nipeli
3 Montaj kovanı 7 Conta parçası
4 Ara manşon 8 Gerdirme cıvatası
4 Gerdirme cıvatasını (8) anahtar ağzı 20 mm olan çatal anahtarla tamamen sökünüz.
4 Mavi renkli conta parçasının (7) boru nipelinden (6) çekilip çıkartıldığından emin olunuz.
4 Boru nipelini (6) anahtar ağzı 14 mm olan bir çatal anahtarla ara manşondan çıkartınız.
4 Kapak cıvatasını (5) çözünüz ve ara manşonu (4) montaj kovanından (3) çıkarınız.
4 Montaj nipelini (2) anahtar ağzı 14 mm olan bir çatal anahtarla mil ucundan tamamen
çıkartınız. Bu sırada montaj kovanının (3) ve kablonun birlikte dönmemesine dikkat ediniz.
4 Fişi (1) kabloyla mile sabitlenmiş prizden çekip çıkartınız.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
