Interroll DM series User Manual

Interroll Câble de raccordement pour tambour moteur série
DM
Démonter le câble de raccordement
Version 2.0 (06/2018) fr
Traduction du mode d’emploi original
37
Démontage sur un connecteur droit
Pour différencier la variante de moteur avec connecteur de la variante de moteur sans
connecteur, la vis de pression présente un marquage sur trois des six pans.
3
2
4
5
6
32
1
4

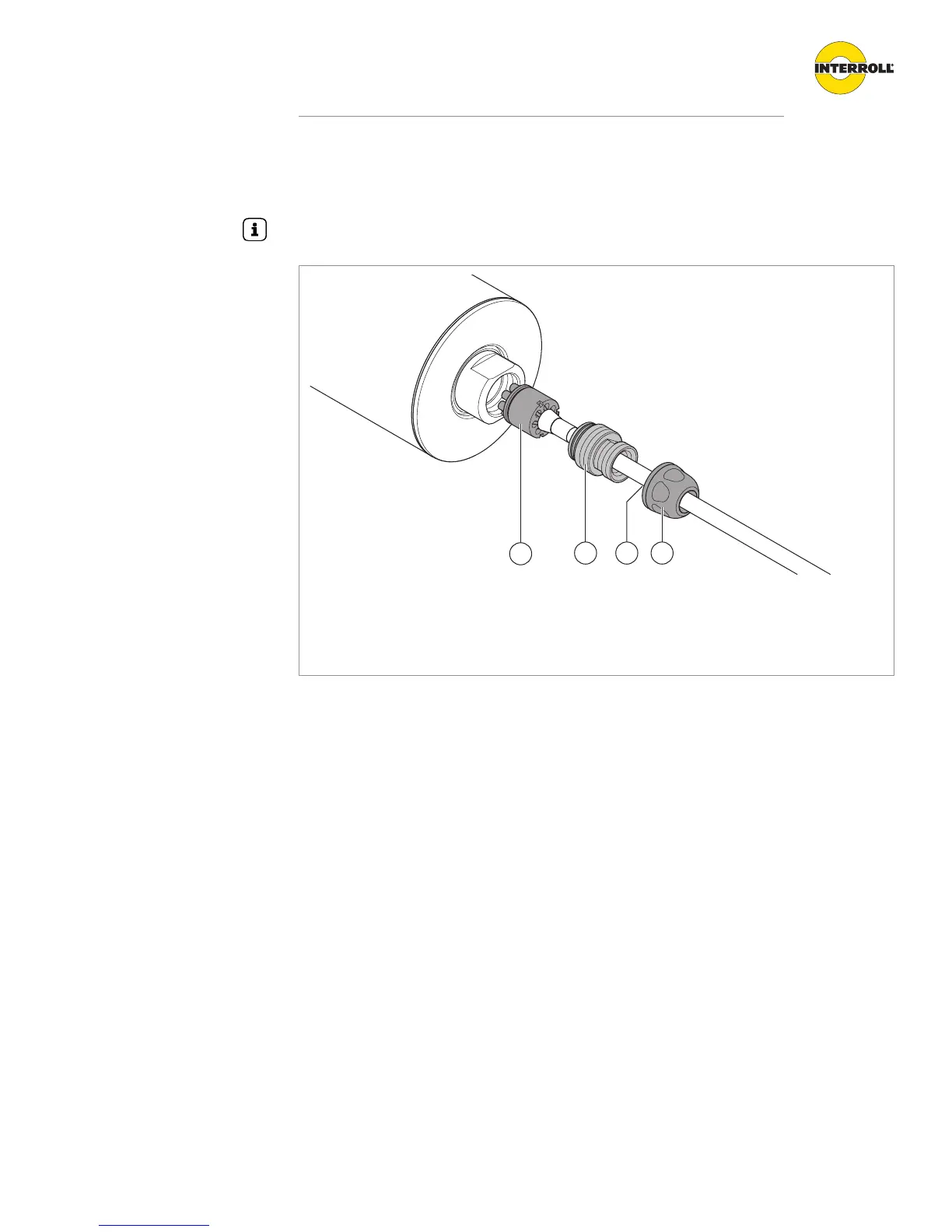

Démonter le câble de raccordement
1 Connecteur 3 Joint d’étanchéité
2 Raccord fileté de tube 4 Vis de pression
4 Desserrer entièrement la vis de pression (4) à l’aide de la clé à fourche de 20mm.
4 S’assurer que le joint d’étanchéité bleu (3) est extrait du raccord fileté (2).
4 Dévisser entièrement le raccord fileté (2) de l’extrémité d’axe avec une clé à fourche
de 14mm.
4 Extraire le connecteur (1) avec le câble de la prise pratiquée dans l’axe.
