Interroll Připojovací kabel pro bubnový motor série DM
Montáž připojovacího kabelu
Verze 2.0 (06/2018) cs
Překlad originálního návodu k obsluze
155

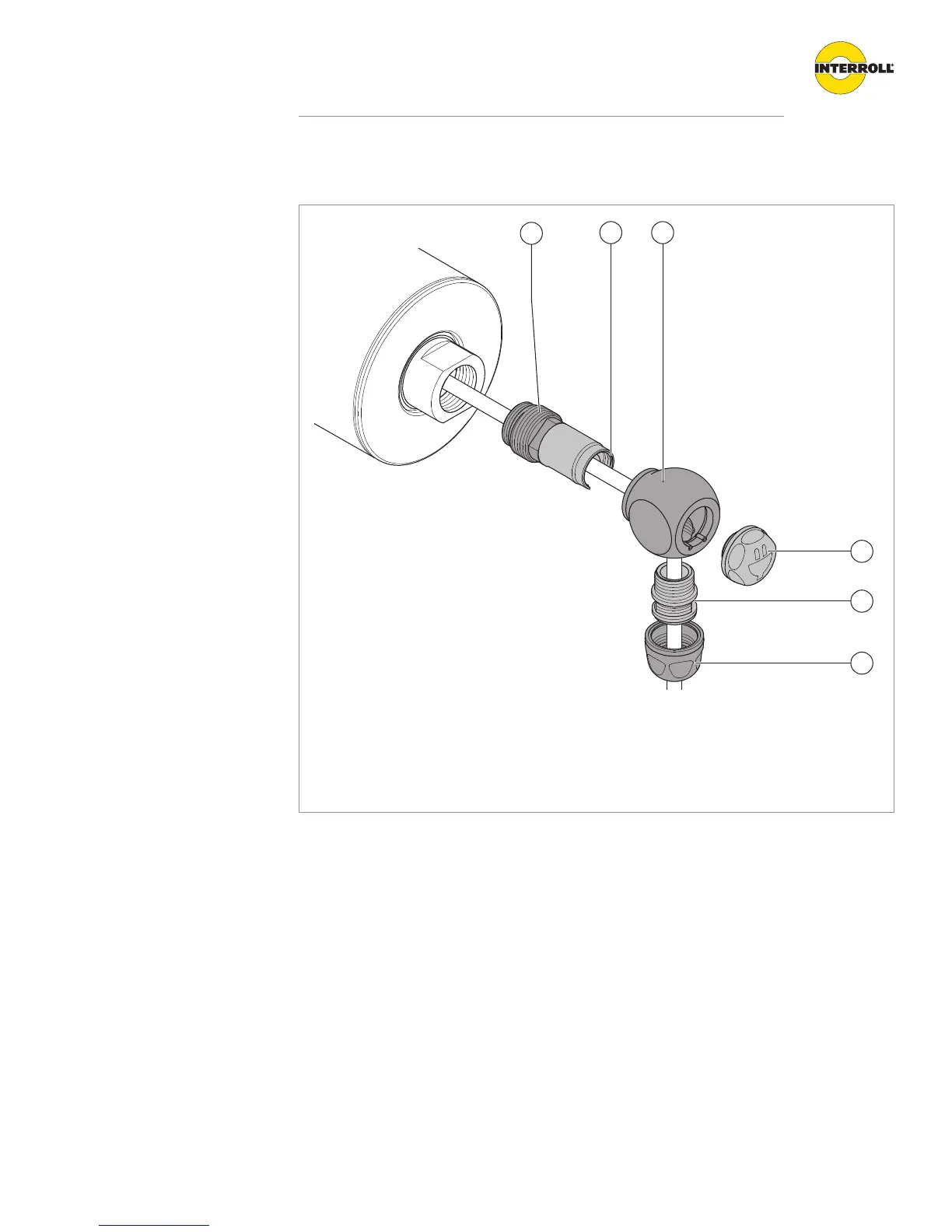

Nasazení kabelového šroubení u úhlového šroubového spoje
4
6
5
32
1
1 montážní vsuvka 4 šroubový uzávěr
2 montážní dutinka 5 vsuvka
3 vložený nátrubek 6 přítlačný šroub
4 Montážní vsuvku (1) zašroubujte do konce hřídele a utáhněte otevřeným klíčem o velikosti
14mm. Přitom dbejte na to, aby se montážní dutinka (2) a kabel neotáčely současně.
4 Nasuňte montážní dutinku (2) do vloženého nátrubku (3), srovnejte ji a utáhněte šroubovým
uzávěrem (4).
4 Vsuvku (5) šroubení zašroubujte do vloženého nátrubku a utáhněte otevřeným klíčem o
velikosti 14mm.
4 Přítlačný šroub (6) šroubení pevně utáhněte otevřeným klíčem o velikosti 20mm na závitu
vsuvky.
4 Připojovací kabel řádně položte a uložte ve skříňovém rozvaděči.
4 Při další instalaci bubnového motoru dodržujte pokyny provozního návodu pro bubnový
motor Interroll série DM.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
