Interroll Cabo de conexão para o motor de cilindro axial da
série DM
Desmontar o cabo de conexão
Versão 2.0 (06/2018) pt
Tradução do manual de instruções original
61
Desmontagem com união roscada reta
Para distinguir a versão de motor com plugue da versão de motor sem plugue, o parafuso de
pressão está marcado em três das seis faces para encaixe da chave.
3
2
4
5
6
32
1
4

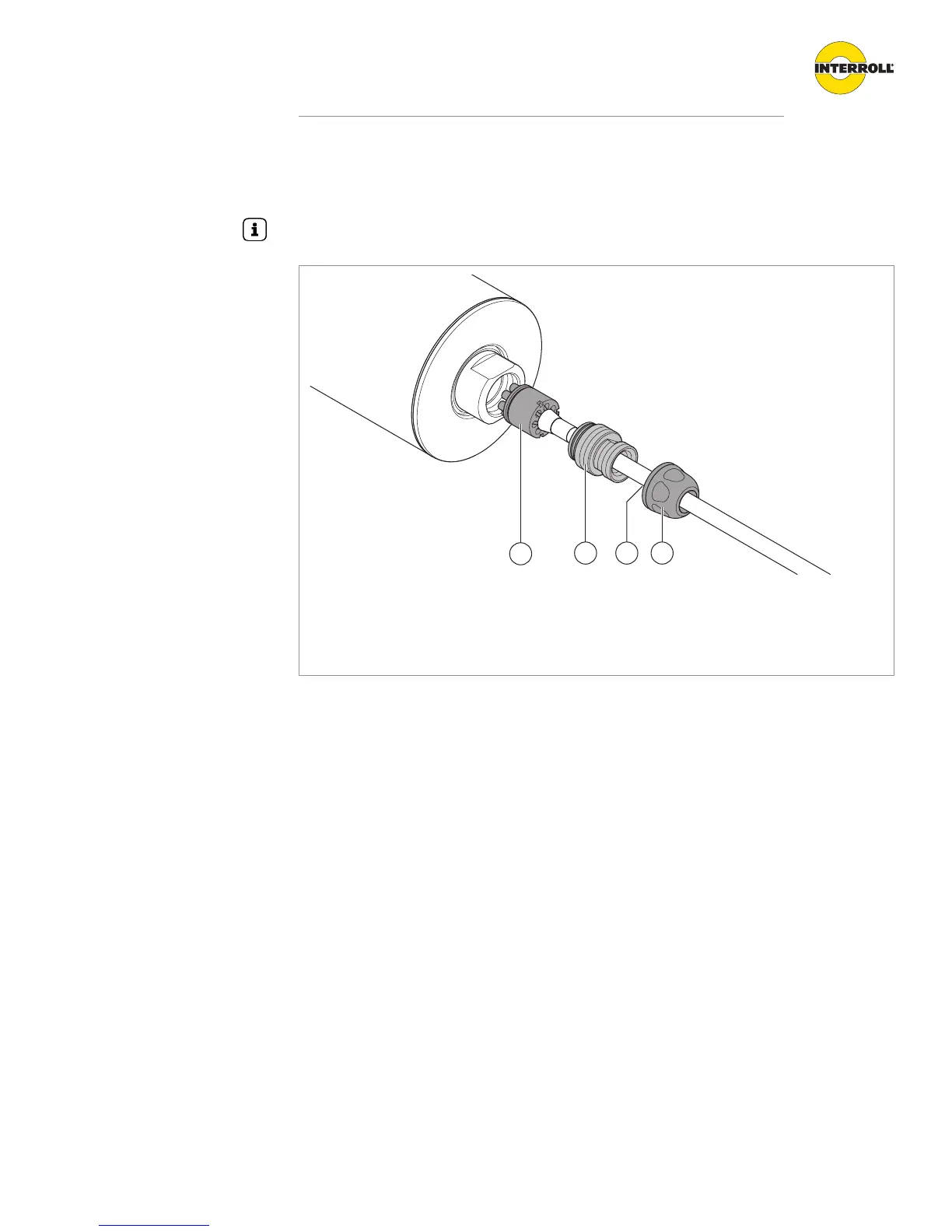

Desmontar o cabo de conexão
1 Plugue 3 Inserção de vedação
2 Niple do tubo 4 Parafuso de pressão
4 Soltar completamente o parafuso de pressão (4) usando a chave inglesa com abertura
de 20mm.
4 Assegurar-se de que a inserção de vedação azul (3) é retirada do niple do tubo (2).
4 Desaparafusar completamente o niple do tubo (2) da extremidade do eixo usando a chave
inglesa com abertura de 14mm.
4 Retirar o plugue (1), junto com o cabo, do plugue fixado no eixo.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
