Interroll Câble de raccordement pour tambour moteur série
DM
Monter le câble de raccordement
Version 2.0 (06/2018) fr
Traduction du mode d’emploi original
33
Préparer le montage
Le câble de raccordement est fourni avec le tambour moteur. Le câble de raccordement est
fourni avec la visserie complète ainsi qu’un outil de montage. Outillage requis:
• clé à fourche de 14mm
• clé à fourche de 20mm
4 Retirer le bouchon borgne du tambour moteur.
4 Ouvrir l’emballage et dérouler le câble de raccordement.
Introduire le connecteur dans l’extrémité d’axe
3
2
2
1

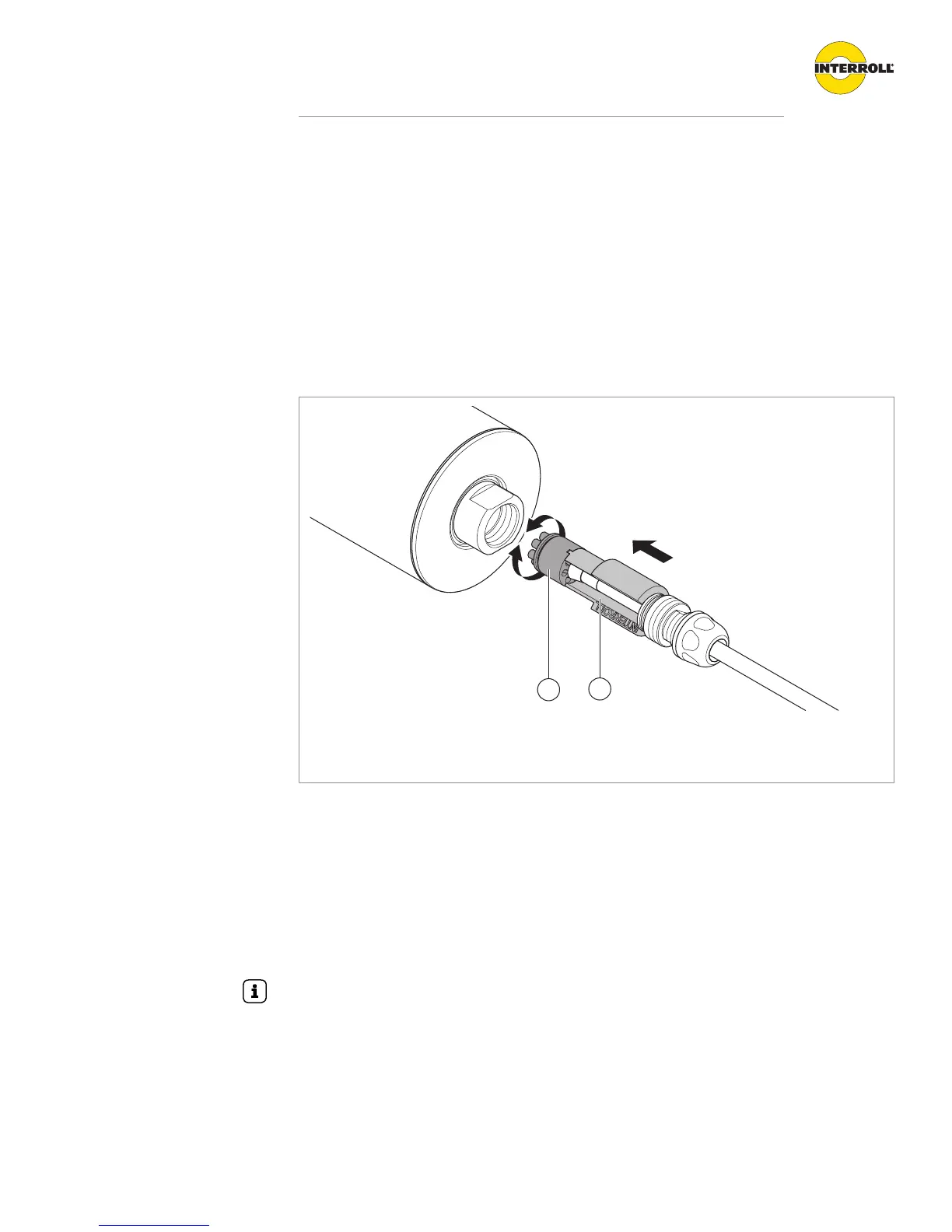

Câble de raccordement avec connecteur et outil de montage
1 Connecteur 2 Outil de montage
4 Enficher le connecteur (1) sur les taquets de guidage de l’outil de montage (2).
4 Introduire le connecteur avec l’outil de montage dans l’extrémité d’axe ouverte.
4 En exerçant une légère pression, tourner l’outil de montage jusqu’à ce que le connecteur
s’encrante en position correcte.
ð Le connecteur atteint sa position correcte lorsque l’outil est en contact avec l’extrémité d’axe.
4 Retirer l’outil de montage et le guider sur le câble de raccordement jusqu’à l’arrière des
vissages.
L’outil de montage peut rester sur le câble de raccordement et ne pourra pas être perdu.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
