Interroll DM series User Manual

Interroll Připojovací kabel pro bubnový motor série DM
Demontáž připojovacího kabelu
Verze 2.0 (06/2018) cs
Překlad originálního návodu k obsluze
157
Demontáž u rovného šroubového spoje
Pro rozlišení varianty motoru s konektorem od varianty motoru bez konektoru je přítlačný šroub
označen na třech ze šesti ploch pro klíč.
3
2
4
5
6
32
1
4

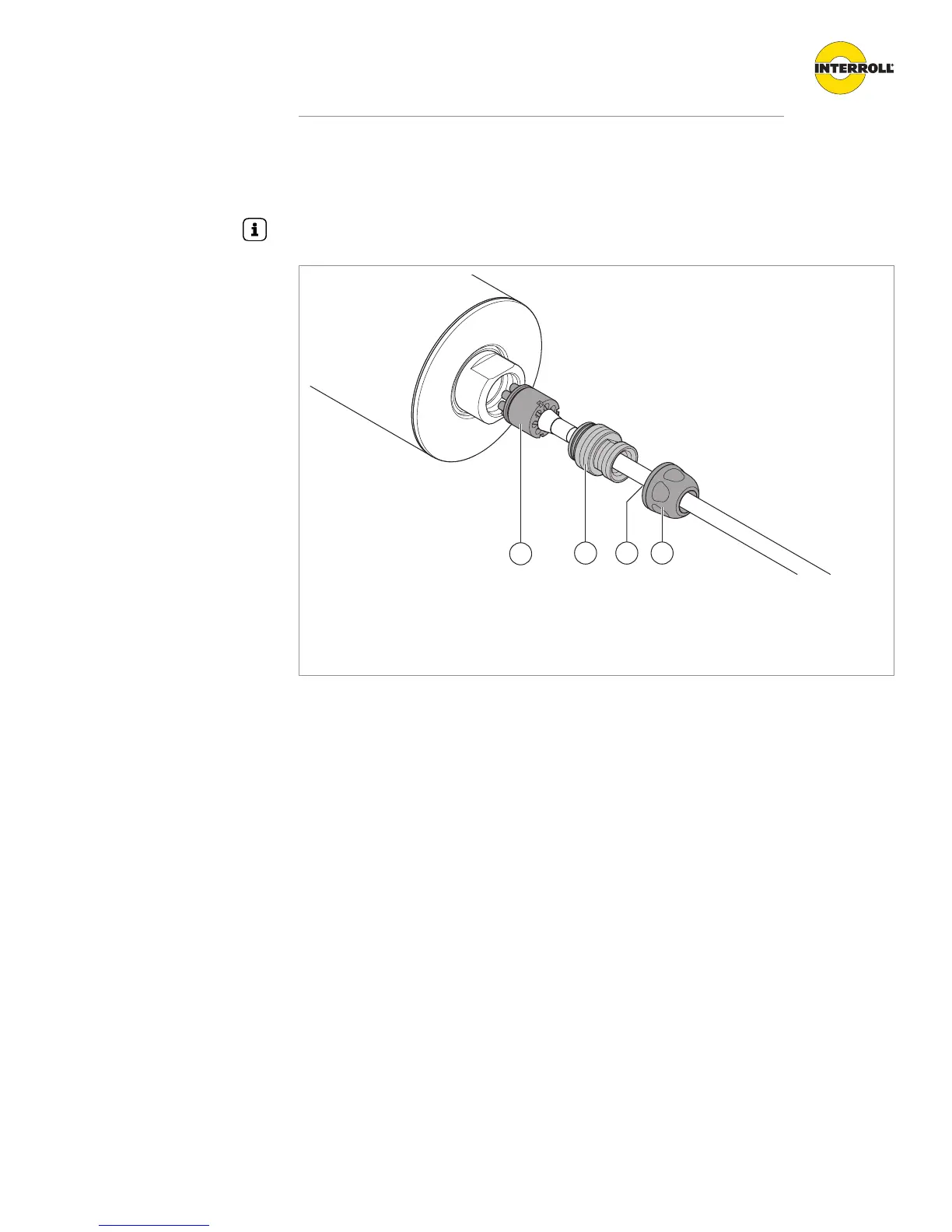

Demontáž připojovacího kabelu
1 konektor 3 těsnicí vložka
2 vsuvka 4 přítlačný šroub
4 Přítlačný šroub (4) úplně povolte otevřeným klíčem o velikosti 20 mm.
4 Zajistěte, aby se modrá těsnicí vložka (3) stáhla ze vsuvky (2).
4 Vsuvku (2) úplně vyšroubujte z konce hřídele otevřeným klíčem o velikosti 14 mm.
4 Konektor (1) s kabelem vytáhněte ze zásuvky pevně namontované v hřídeli.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
