Interroll Соединительный кабель для барабанного
двигателя серии DM
Монтаж соединительного кабеля
Версия 2.0 (06/2018) ru
Перевод оригинального руководства по эксплуатации
129
Подготовка к монтажу
Соединительный кабель прилагается к барабанному двигателю.
Соединительный кабель поставляется в сборе с кабельным вводом и монтажным
инструментом. Необходимый инструмент:
• Гаечный ключ с шириной зева 14мм
• Гаечный ключ с шириной зева 20мм
4 Удалите заглушку барабанного двигателя.
4 Откройте упаковку и размотайте соединительный кабель.
Ввод штекера в конец вала
3
2
2
1
Соединительный кабель со штекерным соединением и монтажным инструментом
1 Штекер 2 Монтажный инструмент

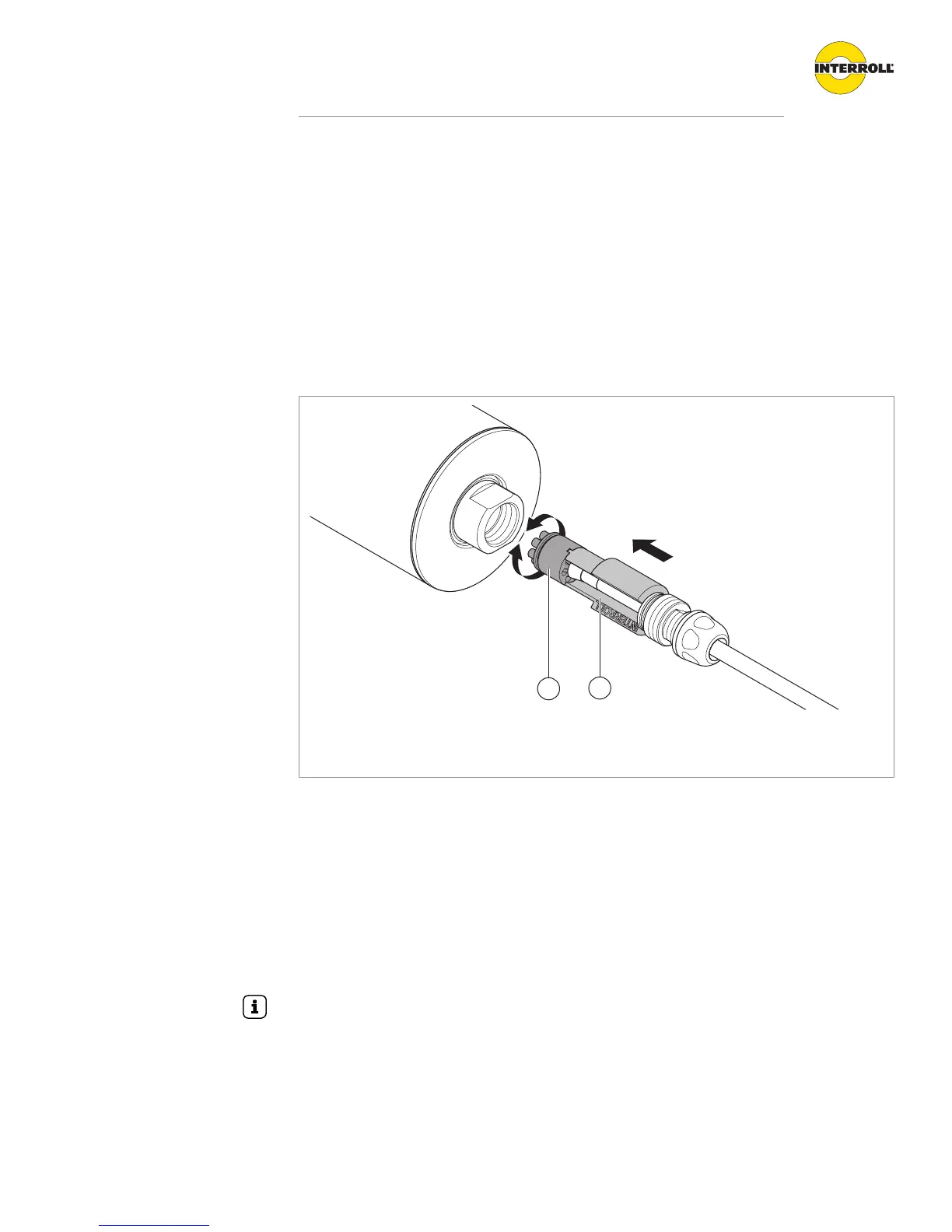

4 Установите штекер (1) на направляющие выступы монтажного инструмента
(2).
4 Введите штекер с монтажным инструментом в открытый конец вала.
4 Легким нажатием вращайте монтажный инструмент до тех пор, пока штекер
не зафиксируется в правильном положении.
ð Правильное положение штекера достигнуто, если инструмент прилегает к
концу вала.
4 Отсоедините монтажный инструмент и отведите его по соединительному
кабелю за кабельный ввод.
Монтажный инструмент может оставаться на соединительном кабеле, что
позволит ему не потеряться.
