Interroll DM series - Demontage bei Winkelverschraubung

Interroll Anschlusskabel für Trommelmotor DM-Serie
Anschlusskabel demontieren
14 Version 2.0 (06/2018) de
Originalbetriebsanleitung
Demontage bei Winkelverschraubung
Zur Unterscheidung der Motorvariante mit Stecker von der Motorvariante ohne Stecker ist die
Verschlussschraube mit einem Steckersymbol markiert.
4
6
7
8
5
32
1

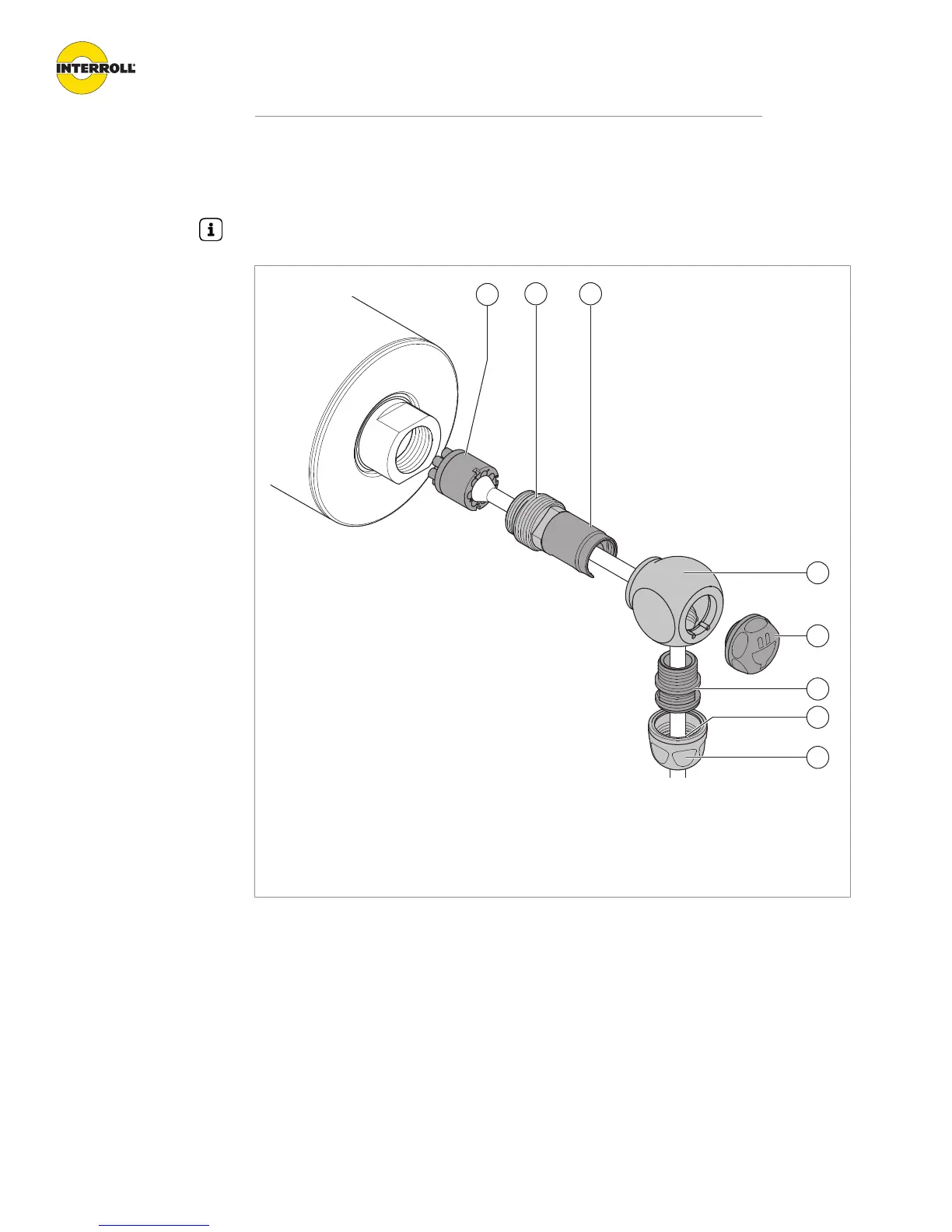

1 Stecker 5 Verschlussschraube
2 Montagenippel 6 Rohrnippel
3 Montagehülse 7 Dichteinsatz
4 Zwischenstutzen 8 Druckschraube
4 Die Druckschraube (8) mit Maulschlüssel SW 20 mm vollständig lösen.
4 Sicherstellen, dass der blaue Dichteinsatz (7) aus dem Rohrnippel (6) abgezogen wird.
4 Den Rohrnippel (6) mit Maulschlüssel SW 14 mm vollständig aus dem Zwischenstutzen
herausdrehen.
4 Die Verschlussschraube (5) lösen und den Zwischenstutzen (4) von der Montagehülse (3)
herunterschieben.
4 Den Montagenippel (2) mit Maulschlüssel SW 14 mm vollständig aus dem Wellenende
herausdrehen. Dabei sicherstellen, dass sich die Montagehülse (3) und das Kabel nicht
mitdrehen.
4 Den Stecker (1) mit dem Kabel aus der in der Welle festmontierten Steckdose herausziehen.
