Interroll Aansluitkabel voor trommelmotor DM-serie
Aansluitkabel demonteren
Versie 2.0 (06/2018) nl
Vertaling van de originele gebruiksaanwijzing
85
Demontage bij rechte schroefkoppeling
Om de motorvariant met stekker te kunnen onderscheiden van de motorvariant zonder stekker,
is de drukschroef op drie van de zes sleutelvlakken gemarkeerd.
3
2
4
5
6
32
1
4

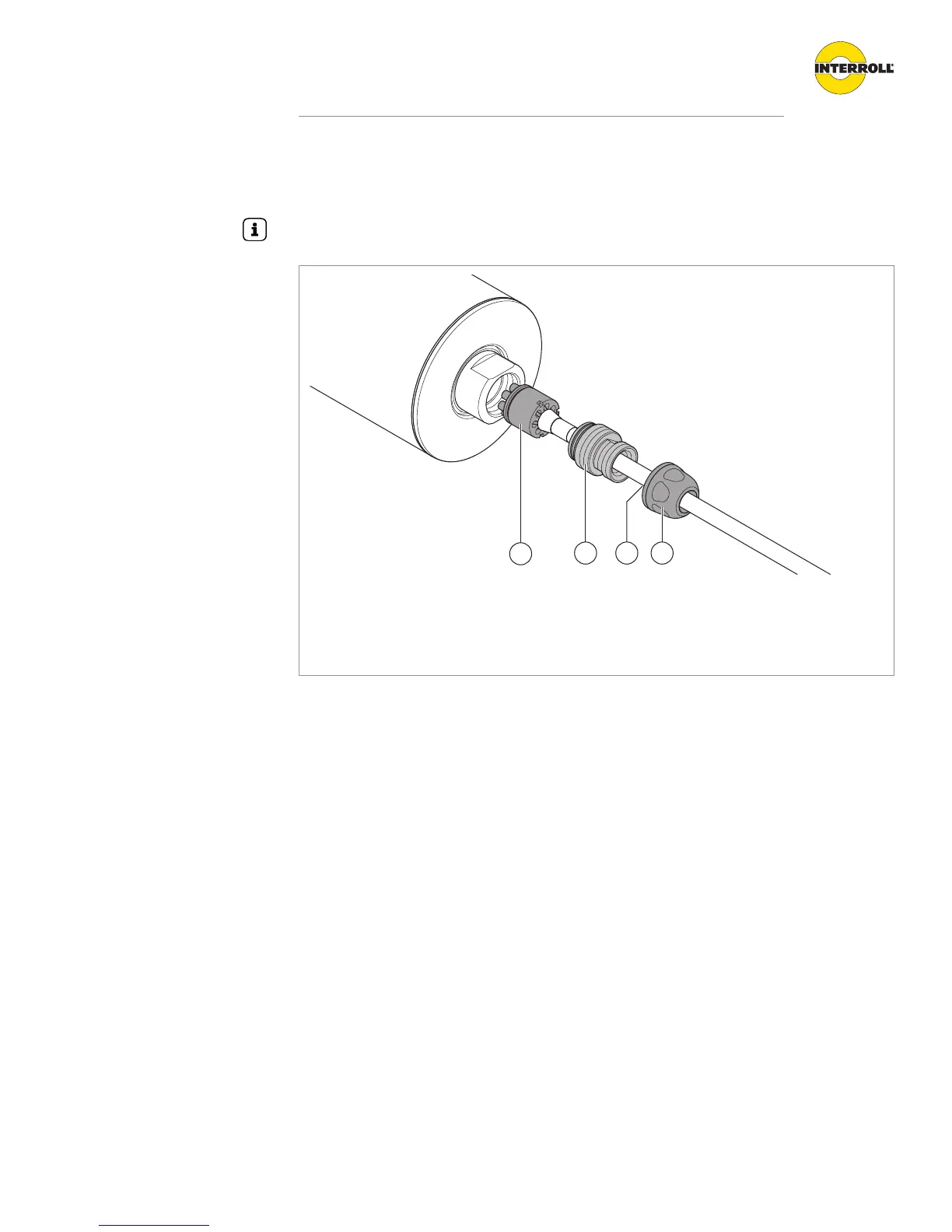

Aansluitkabel demonteren
1 Stekker 3 Pakking
2 Buisnippel 4 Drukschroef
4 Draai de drukschroef (4) helemaal los met steeksleutel SW 20 mm.
4 Zorg ervoor dat de blauwe pakking (3) uit de buisnippel (2) wordt getrokken.
4 Draai de buisnippel (2) met steeksleutel SW 14 mm volledig uit het asuiteinde.
4 Trek de stekker (1) met de kabel uit de vast in de as gemonteerde contactdoos.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
