Interroll DM series User Manual

Interroll Kabel przyłączowy do elektrobębna szereg DM
Montaż kabla przyłączowego
Wersja 2.0 (06/2018) pl
Tłumaczenie oryginalnej instrukcji obsługi
143

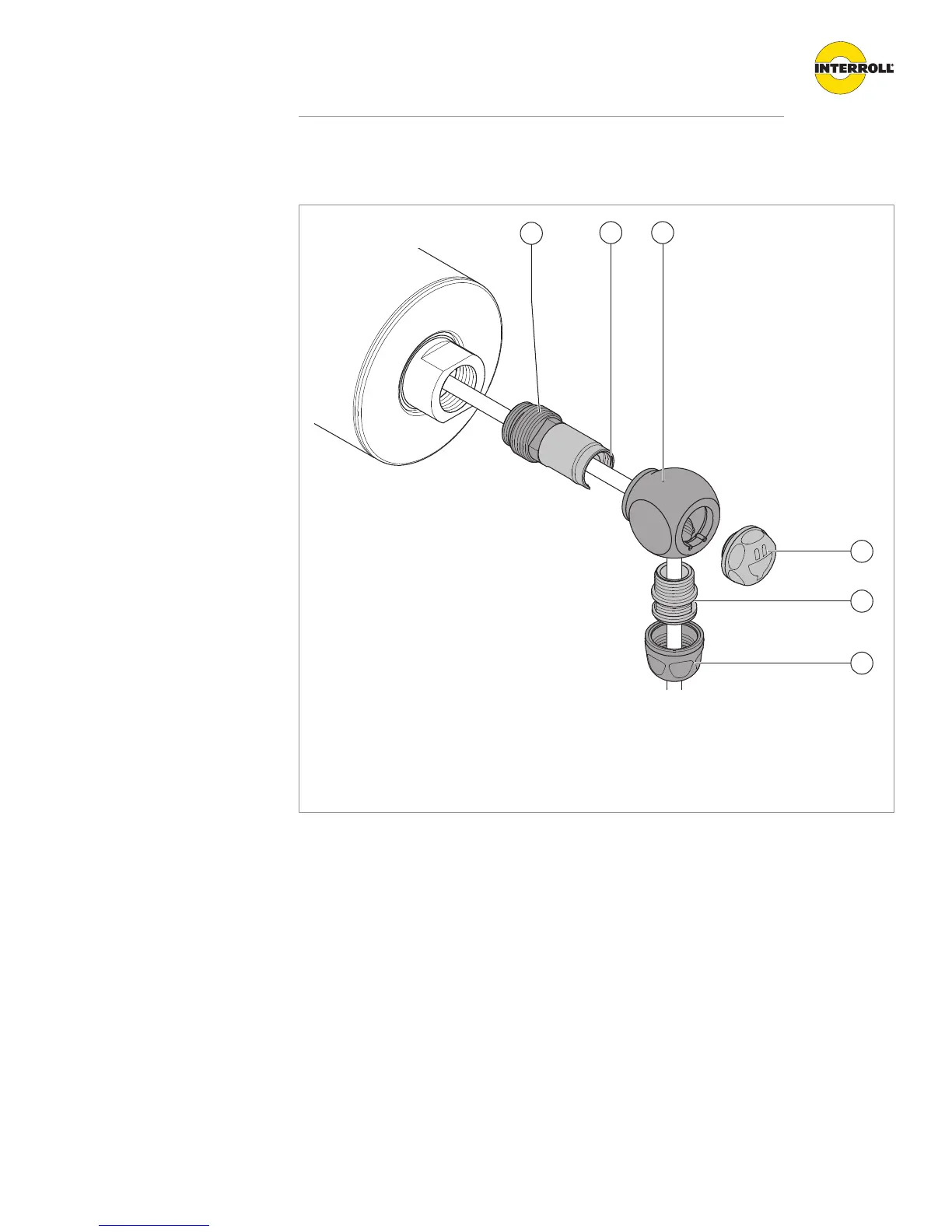

Zakładanie kątowej dławnicy kablowej
4
6
5
32
1
1 Złączka montażowa 4 Śruba zamykająca
2 Tuleja montażowa 5 Złączka rurowa
3 Króciec pośredni 6 Śruba dociskowa
4 Złączkę montażową (1) wkręcić wkoniec wału idokręcić kluczem płaskim o
rozwartości14mm. Zadbać przy tym oto, aby tuleja montażowa (2) i kabel nie obracały się.
4 Wsunąć tuleję montażową (2) w króciec pośredni (3), wyrównać i dokręcić śrubę
zamykającą (4).
4 Złączkę rurową (5) dławnicy wkręcić w króciec pośredni i dokręcić kluczem płaskim o
rozwartości14mm.
4 Śrubę dociskową (6) dławnicy dokręcić kluczem płaskim o rozwartości20mm do gwintu
złączki rurowej.
4 Ułożyć odpowiednio kabel przyłączeniowy i umieścić w szafie sterowniczej.
4 W celu dalszej instalacji elektrobębna stosować się do wskazań zawartych winstrukcji
obsługi elektrobębna Interroll serii DM.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
