Interroll Připojovací kabel pro bubnový motor série DM
Demontáž připojovacího kabelu
158 Verze 2.0 (06/2018) cs
Překlad originálního návodu k obsluze

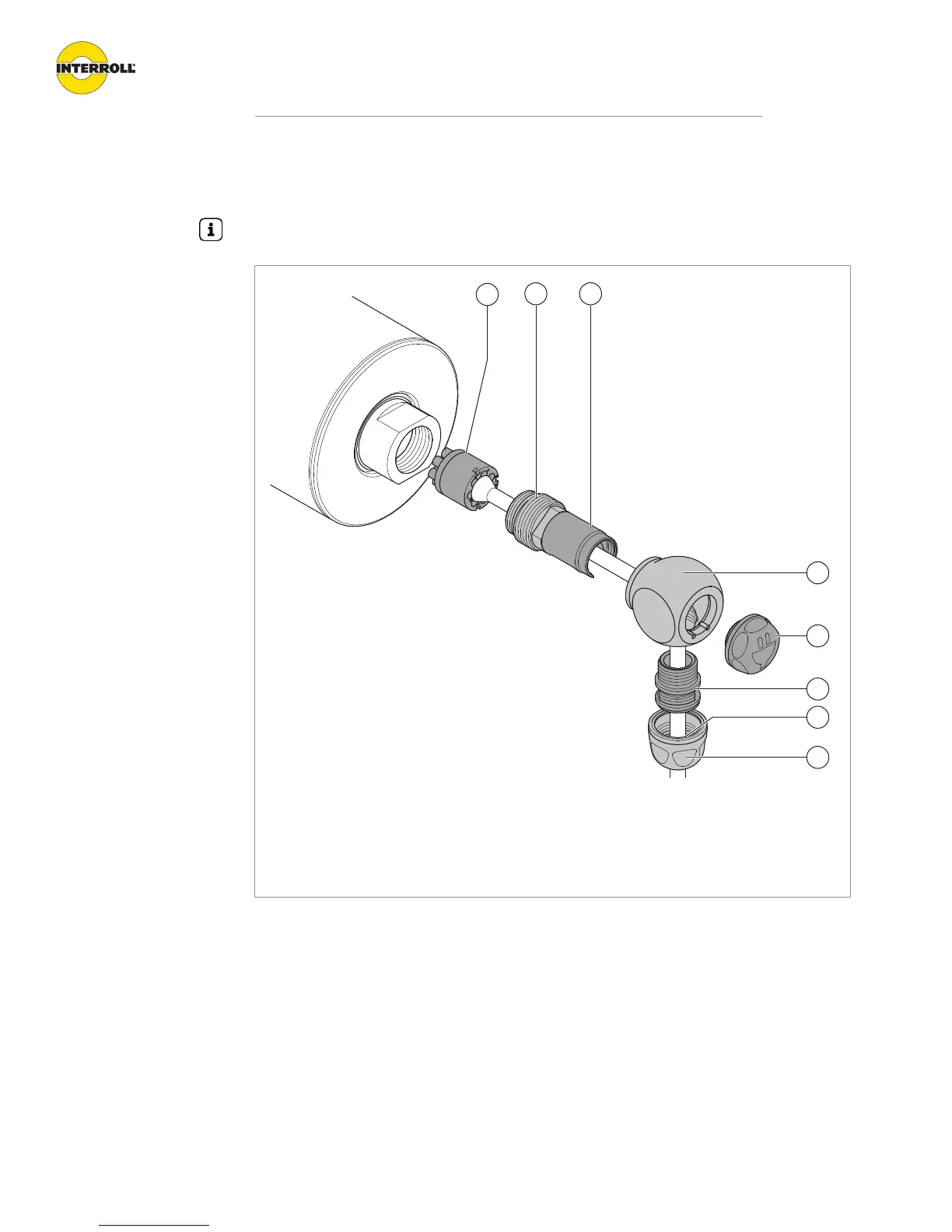

Demontáž u úhlového šroubového spoje
Pro rozlišení varianty motoru s konektorem od varianty motoru bez konektoru je šroubový
uzávěr označen symbolem konektoru.
1 konektor 5 šroubový uzávěr
2 montážní vsuvka 6 vsuvka
3 montážní dutinka 7 těsnicí vložka
4 vložený nátrubek 8 přítlačný šroub
4 Přítlačný šroub (8) úplně povolte otevřeným klíčem o velikosti 20 mm.
4 Zajistěte, aby se modrá těsnicí vložka (7) stáhla ze vsuvky (6).
4 Vsuvku (6) úplně vyšroubujte z vloženého nátrubku otevřeným klíčem o velikosti 14 mm.
4 Povolte šroubový uzávěr (5) a sejměte vložený nátrubek (4) z montážní dutinky (3).
4 Montážní vsuvku (2) úplně vyšroubujte z konce hřídele otevřeným klíčem o velikosti 14 mm.
Přitom dbejte na to, aby se montážní dutinka (3) a kabel neotáčely současně.
4 Konektor (1) s kabelem vytáhněte ze zásuvky pevně namontované v hřídeli.
