Interroll Liitäntäjohto DM-sarjan rumpumoottoria varten
Liitäntäjohdon asentaminen
Versio 2.0 (06/2018) fi
Käännös alkuperäisestä käyttöohjeesta
105
Asennuksen valmistelu
Liitäntäjohto toimitetaan rumpumoottorin mukana. Liitäntäjohtoon on liitetty täydellinen ruuviliitos
ja asennustyökalu. Tarvittava työkalu:
• 14 mm:n kiintoavain
• 20 mm:n kiintoavain
4 Poista rumpumoottorin peitetulppa.
4 Avaa pakkaus ja kelaa liitäntäjohtoa pois kelalta.
Vie pistoke akselin päähän

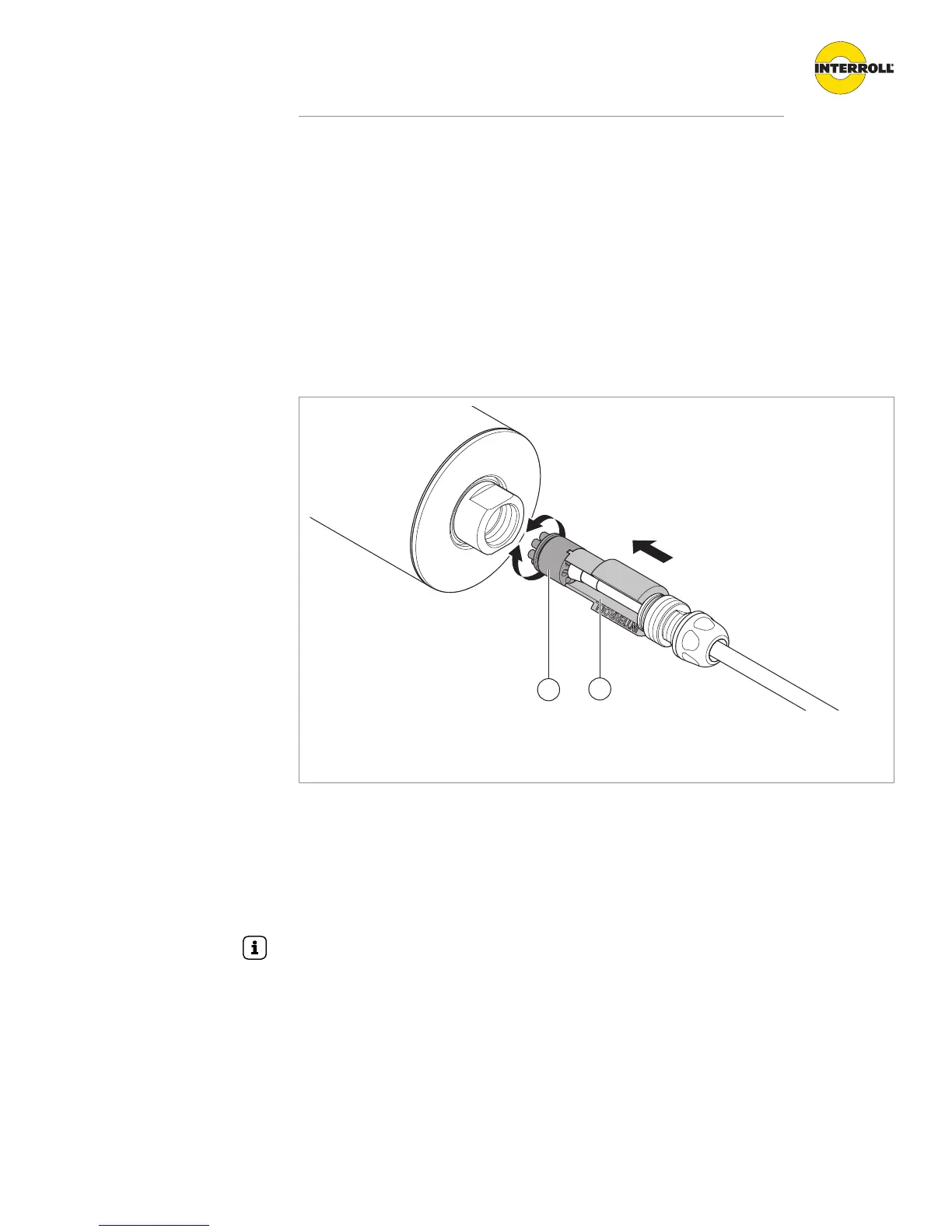

Liitäntäkaapeli, pistoliitäntä ja asennustyökalu
1 Pistoke 2 Asennustyökalu
4 Aseta pistoke (1) asennustyökalun (2) ohjauskärkiin.
4 Työnnä pistoke ja asennustyökalu avoimeen akselin päähän.
4 Käännä asennustyökalua kevyesti, kunnes pistoke lukittuu paikalleen oikeaan kohtaansa.
ð Pistokkeen oikea kohta on saavutettu, kun työkalu on akselin päässä.
4 Vedä asennustyökalu pois ja kuljeta se liitäntäjohdon päällä ruuviliitosten taakse.
Asennustyökalu voi jäädä liitäntäkaapelin päälle, jotta se pysyy tallessa.
