Interroll DM series User Manual

Interroll 드럼 모터 Dm-시리즈용 연결 케이블
연결 케이블 설치
제품 버전 2.0 (06/2018) ko
원본 사용 설명서 번역
213
설치 준비
연결 케이블은 드럼 모터와 함께 제공됩니다. 연결 케이블에는 나사 연결부 전체와 설
치 공구가 포함되어 있습니다. 필요한 공구:
• 규격이 14mm인 렌치
• 규격이 20mm인 렌치
4 드럼 모터의 블라인드 플러그를 제거하십시오.
4 포장을 열고 연결 케이블을 풀어내십시오.
샤프트 엔드에 커넥터 삽입
3
2
2
1

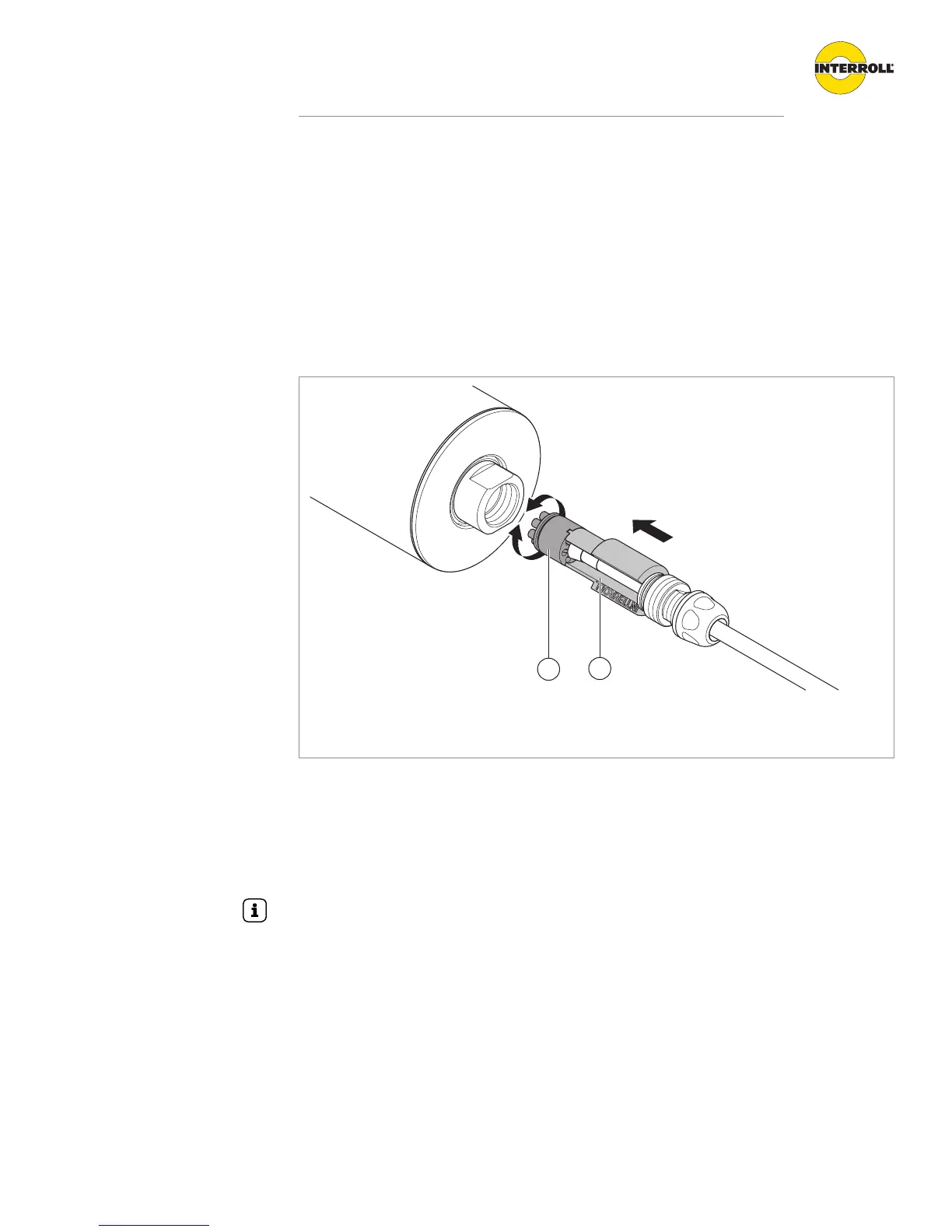

커넥터 연결 및 설치 공구가 포함된 연결 케이블
1 커넥터 2 설치 공구
4 커넥터(1)를 설치 공구(2)의 홈에 꽂습니다.
4 설치 공구를 이용하여 커넥터를 열린 샤프트 엔드에 삽입합니다.
4 커넥터가 올바른 위치에 결합될 때까지 설치 공구를 가볍게 누르며 돌립니다.
ð 공구가 샤프트 엔드에 닿으면 커넥터가 올바른 위치에 결합된 것입니다.
4 설치 공구를 빼내 접합부 뒷쪽의 연결 케이블에 거치합니다.
설치 공구를 분실하지 않도록 연결 케이블에 거치해 두십시오.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
