Forbindelseskabel afmonteres
98 Version 2.0 (06/2018) da
Oversættelse af original driftsvejledning
Demontage ved vinkelskrueforbindelse
For at kunne skelne motormodellen med stik fra motormodellen uden stik er låseskruen markeret
med et stiksymbol.

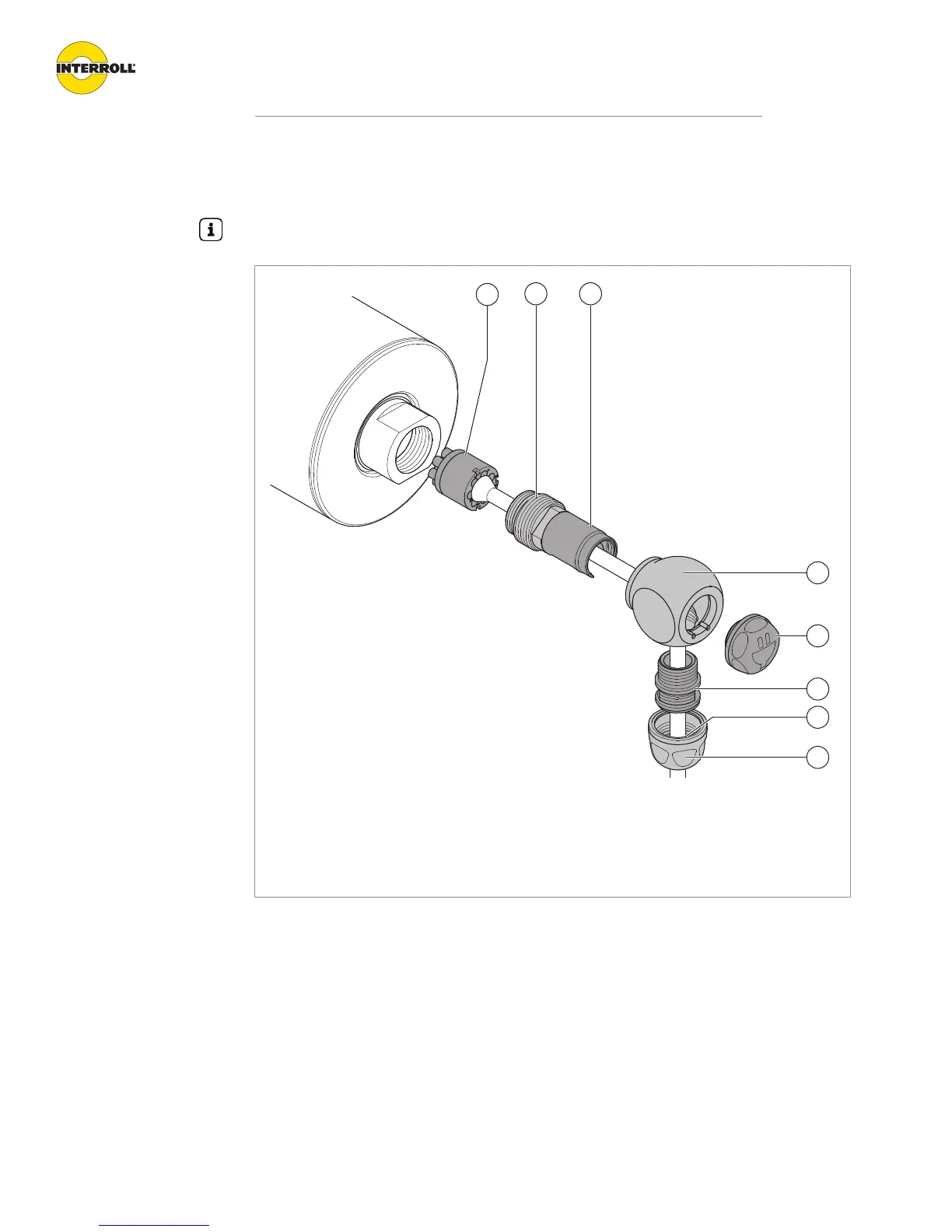

4
6
7
8
5
32
1
1 Stik 5 Låseskrue
2 Monteringsnippel 6 Rørnippel
3 Monteringsmuffe 7 Tætningsindsats
4 Mellemstuds 8 Trykskrue
4 Løs trykskruen (8) helt med gaffelnøglen SW 20 mm.
4 Sørg for, at den blå tætningsindsats (7) trækkes ud af rørniplen (6).
4 Drej ved hjælp af gaffelnøglen SW 14 mm rørniplen (6) helt ud af mellemstudsen.
4 Løsn låseskruen (5), og skub mellemstudsen (4) ned af monteringsmuffen (3).
4 Drej ved hjælp af gaffelnøglen SW 14 mm monteringsniplen (2) helt ud af akselenden.
Kontroller, at monteringsmuffen (3) og kablet ikke drejer med.
4 Træk stikket (1) med kablet ud af den stikdåse, der er monteret i akslen.
