Interroll Anslutningskabel för trummotor DM-serien
Montera anslutningskabeln
Version 2.0 (06/2018) sv
Översättning av originalbruksanvisningen
119

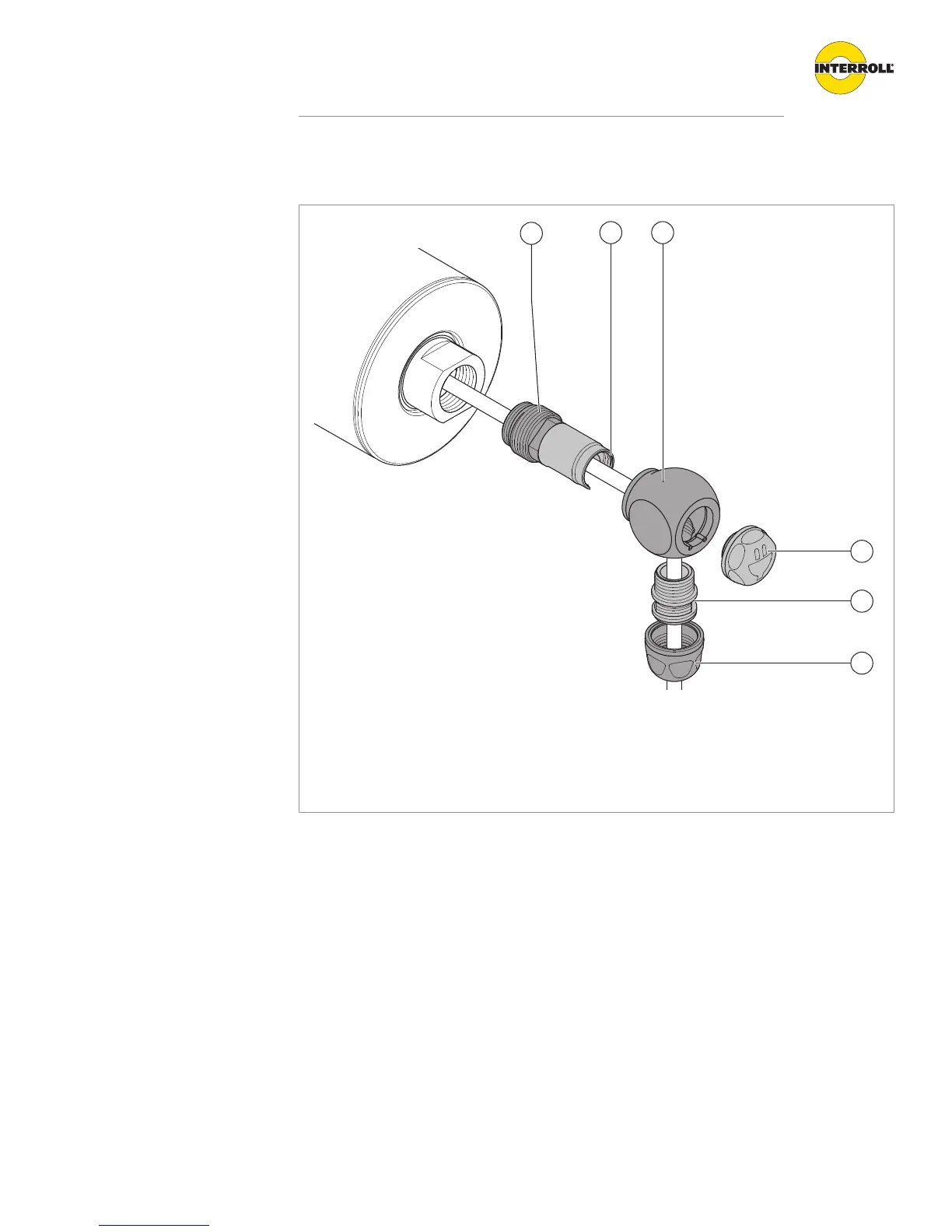

Använd kabelskruvkoppling vid vinkelskruvkoppling
4
6
5
32
1
1 Montagenippel 4 Förslutningsskruv
2 Montagehylsa 5 Rörnippel
3 Mellandel 6 Tryckskruv
4 Skruva in montagenippeln (1) i axeländen och dra åt med en skruvnyckel
(nyckelvidd14mm). Kontrollera att montagehylsan (2) och kabeln inte vrids.
4 För in montagehylsan (2) i mellandelen (3), rikta och dra åt med förslutningsskruven (4).
4 Skruva in förskruvningens rörnippel (5) i mellandelen och dra åt med en skruvnyckel
(nyckelvidd14mm).
4 Skruva fast förskruvningens tryckskruv (6) med en skruvnyckel (nyckelvidd20mm) på
rörnippelns gänga.
4 Dra anslutningskabeln korrekt och anslut den i elskåpet.
4 Beakta anvisningarna i instruktionsboken för Interroll trummotor DM-serien för den fortsatta
installationen av trummotorn.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
