Interroll Kabel przyłączowy do elektrobębna szereg DM
Demontaż kabla przyłączowego
Wersja 2.0 (06/2018) pl
Tłumaczenie oryginalnej instrukcji obsługi
145
Demontaż w przypadku prostej dławnicy kablowej
W celu rozróżnienia wariantu silnika z wtyczką od wariantu silnika bez wtyczki śruba dociskowa
oznakowana jest na trzech z sześciu powierzchni przyłożenia klucza.

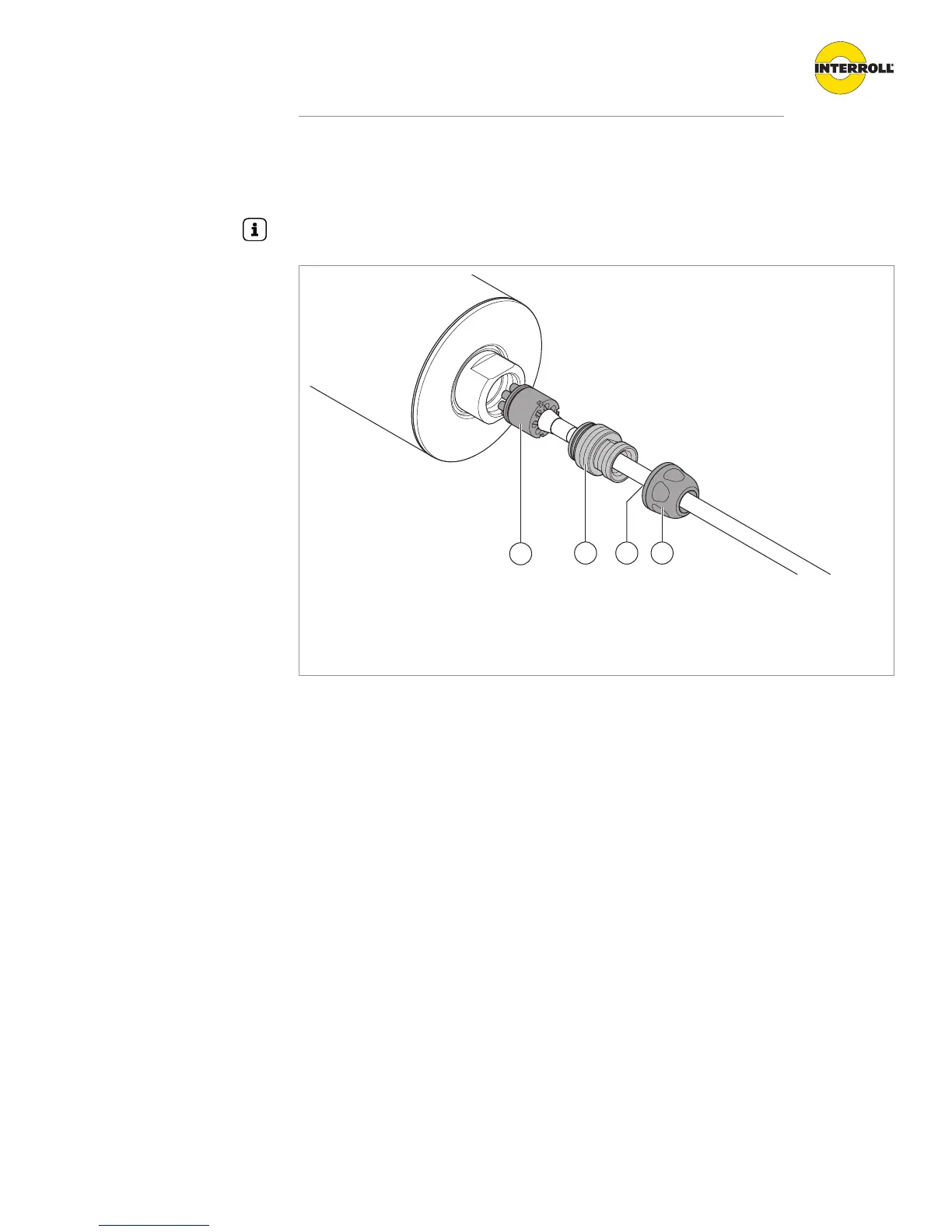

Demontaż kabla przyłączeniowego
1 Wtyczka 3 Wkład uszczelniający
2 Złączka rurowa 4 Śruba dociskowa
4 Całkowicie odkręcić śrubę dociskową (4) kluczem płaskim orozwartości 20 mm.
4 Upewnić się, że niebieski wkład uszczelniający (3) został zdjęty ze złączki rurowej (2).
4 Całkowicie wykręcić złączkę rurową (2) kluczem płaskim orozwartości 14 mm z końca wału.
4 Wtyczkę (1) wraz z kablem wyjąć z gniazda wtykowego zamontowanego na stałe w wale.
