Interroll DM series - Johdon Läpiviennin Teko Kulmaläpiviennillä

Interroll Liitäntäjohto DM-sarjan rumpumoottoria varten
Liitäntäjohdon asentaminen
Versio 2.0 (06/2018) fi
Käännös alkuperäisestä käyttöohjeesta
107

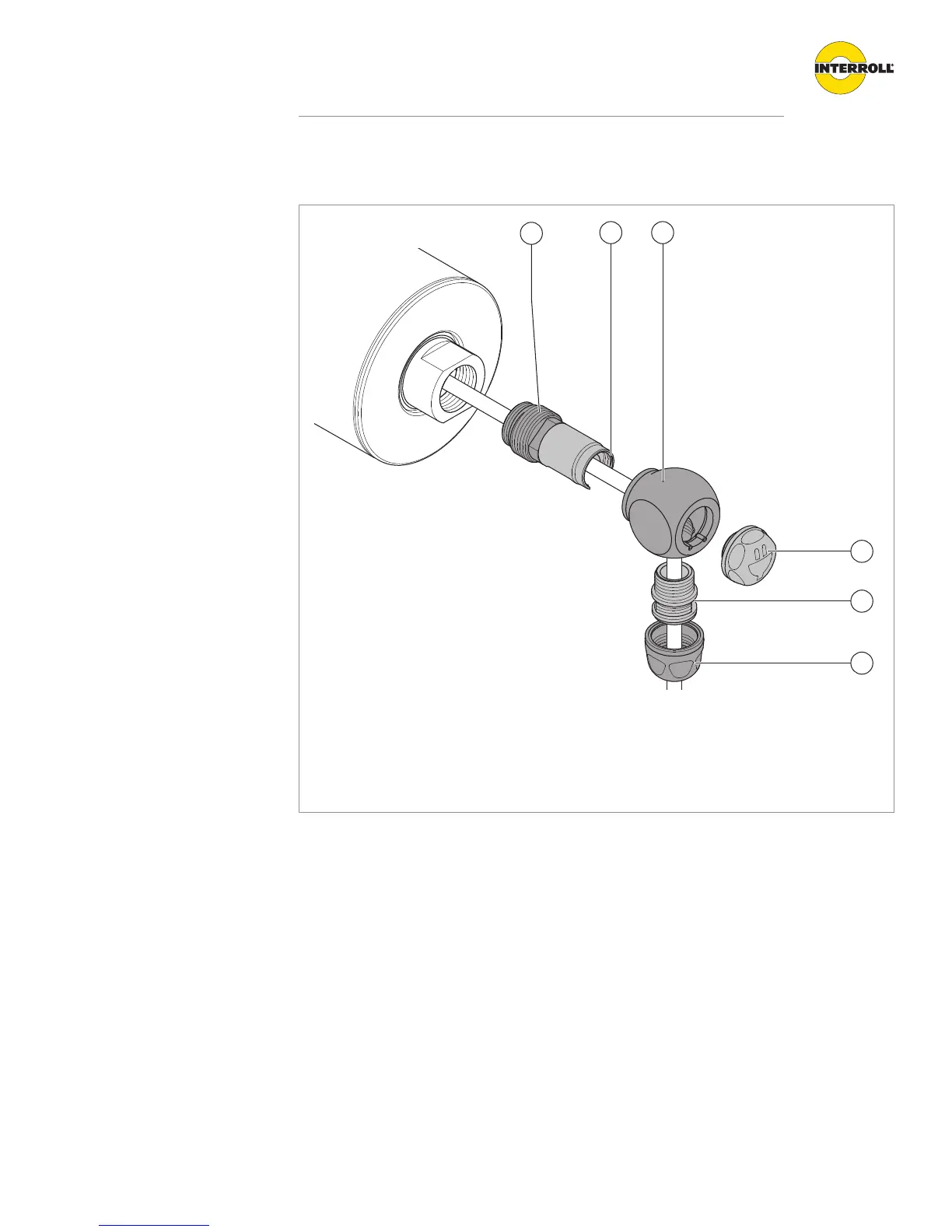

Johdon läpiviennin teko kulmaläpiviennillä
4
6
5
32
1
1 Asennusnippa 4 Sulkuruuvi
2 Asennusholkki 5 Putkinippa
3 Välimuhvi 6 Paineruuvi
4 Kierrä asennusnippa (1) akselin päähän ja kiristä SW 14mm:n kiintoavaimella. Varmista,
etteivät asennusholkki (2) ja johto kierry mukana.
4 Työnnä asennusholkki (2) välimuhviin (3), kohdista ja kiristä sulkuruuvilla (4).
4 Kierrä läpiviennin putkinippa (5) välimuhviin ja kiristä SW 14mm:n kiintoavaimella.
4 Kierrä läpiviennin paineruuvi (6) SW 20mm:n kiintoavaimella tiukasti kiinni putkinipan
kierteeseen.
4 Johda liitäntäkaapeli asianmukaisesti ja tuo se kytkentäkaappiin.
4 Noudata rumpumoottorin jatkoasennuksen yhteydessä DM-sarjan Interroll-rumpumoottorin
käyttöohjetta.
