Interroll DM series User Manual

Interroll Cabo de conexão para o motor de cilindro axial da
série DM
Montar o cabo de conexão
Versão 2.0 (06/2018) pt
Tradução do manual de instruções original
57
Preparar a montagem
O cabo de conexão é entregue com o motor de cilindro axial. No cabo de conexão está
encaixada a completa união roscada, assim como uma ferramenta de montagem. Ferramentas
necessárias:
• Chave inglesa com abertura de 14 mm
• Chave inglesa com abertura de 20 mm
4 Remover o bujão cego do motor de cilindro axial.
4 Abrir a embalagem e desenrolar o cabo de conexão.
Inserir o plugue na extremidade do eixo
3
2
2
1

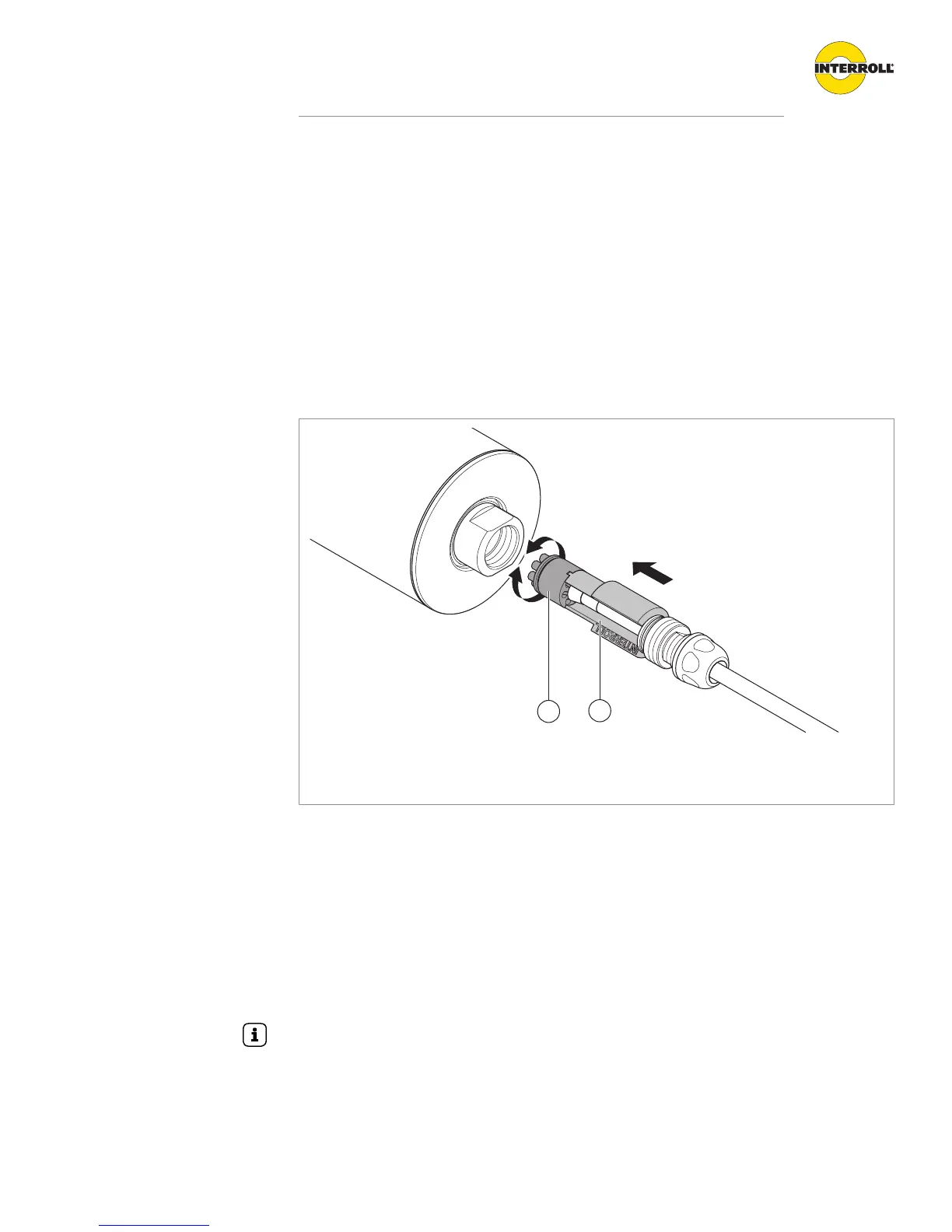

Cabo de conexão com união de encaixe e ferramenta de montagem
1 Plugue 2 Ferramenta de montagem
4 Inserir o plugue (1) nos ressaltos de guia da ferramenta de montagem (2).
4 Inserir o plugue na extremidade do eixo aberta, usando a ferramenta de montagem.
4 Girar a ferramenta de montagem, cuidadosamente, até o plugue se encaixar na posição
correta.
ð A posição correta do plugue é alcançada quando a ferramenta entra em contato com a
extremidade do eixo.
4 Remover a ferramenta de montagem e conduzir para o cabo de conexão atrás das uniões
roscadas.
A ferramenta de montagem pode permanecer no cabo de conexão para não se perder.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
