Desmontar o cabo de conexão
62 Versão 2.0 (06/2018) pt
Tradução do manual de instruções original

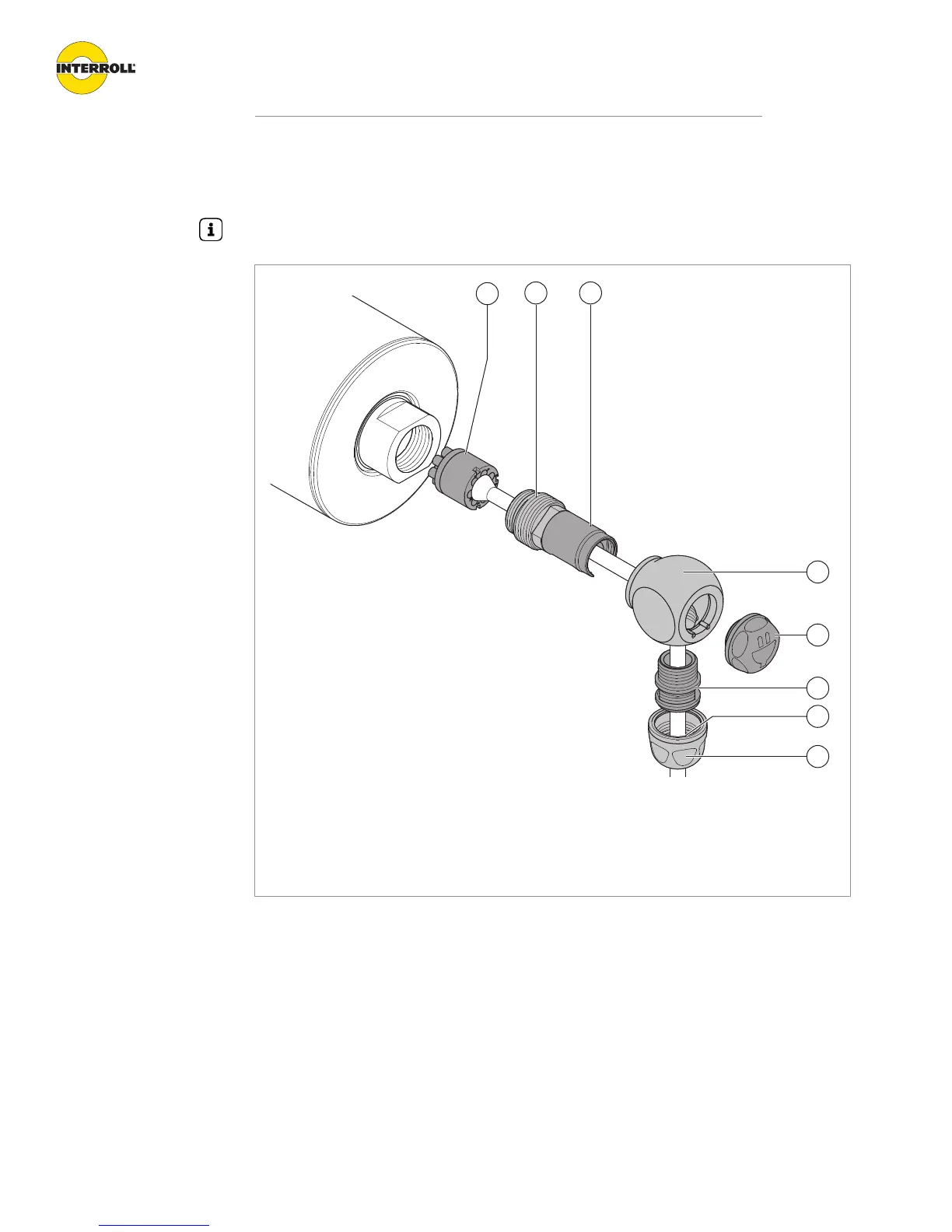

Desmontagem com conector acotovelado
Para distinguir a versão de motor com plugue da versão de motor sem plugue, o bujão roscado
está marcado com um símbolo de plugue.
4
6
7
8
5
32
1
1 Plugue 5 Bujão roscado
2 Niple de montagem 6 Niple do tubo
3 Bucha de montagem 7 Inserção de vedação
4 Bocal intermediário 8 Parafuso de pressão
4 Soltar completamente o parafuso de pressão (8) usando a chave inglesa com abertura
de 20mm.
4 Assegurar-se de que a inserção de vedação azul (7) é retirada do niple do tubo (6).
4 Desaparafusar completamente o niple do tubo (6) do bocal intermediário usando a chave
inglesa com abertura de 14mm.
4 Soltar o bujão roscado (5) e empurrar o bocal intermediário (4) da bucha de montagem (3)
para baixo.
4 Desaparafusar completamente o niple de montagem (2) da extremidade do eixo usando a
chave inglesa com abertura de 14mm. Para tal deve ser assegurado que a bucha de
montagem (3) e o cabo não girem juntamente com a extremidade do eixo.
4 Retirar o plugue (1), junto com o cabo, do plugue fixado no eixo.
