Interroll DM series - ติ ด ตั ้ ง ท่ อ ร้ อ ยสายด้ ว ยข้ อ ต่ อ งอ

Interroll ตัวเชื่อมดรัมมอเตอร์ซีรีส์ DM
การติดตั้งตัวเชื่อมต่อ
เวอร์ชัน 2.0 (06/2018) th
คู่มือการใช้งานฉบับแปล
227

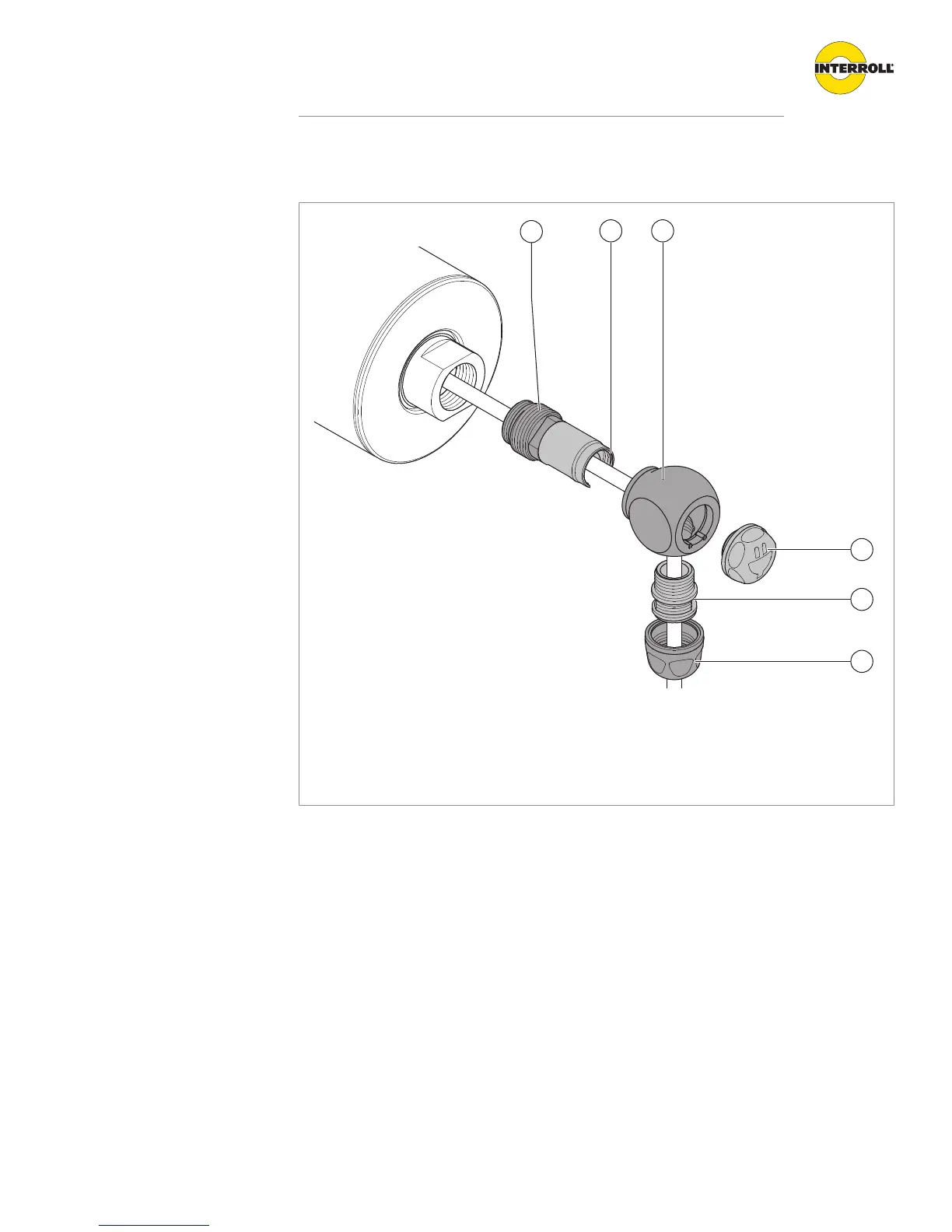

ติดตั้งท่อร้อยสายด้วยข้อต่องอ
4
6
5
32
1
1 น็อตยึด 4 สกรูตัวหนอน
2 ปลอกยึด 5 หัวอัดท่อ
3 สกรูข้อต่อ 6 สกรูแรงดัน
4 ขันน็อตยึด (1) ในเพลาและขันกุญแจเลื่อน SW 14 มม.ให้แน่น ตรวจดูให้แน่ใจว่าปลอกยึด (2)
และสายเชื่อมต่อไม่มีการหมุนคลาย
4 ใส่ปลอกยึด (2) ในสกรูข้อต่อ (3) ปรับตำแหน่งและขันให้แน่นด้วยสกรูตัวหนอน (4)
4 ขันหัวอัดท่อ (5) ของสกรูข้อต่อเข้ากับข้อต่อและขันกุญแจเลื่อนปลายเปิด SW 14 มม.ให้แน่น
4 ขันสกรูแรงดัน (6) ของข้อต่อพร้อมกุญแจเลื่อน SW 20 มม. บนเกลียวของหัวอัดท่อ
4 วางตัวเชื่อมต่ออย่างเหมาะสมและวางไว้ในตู้สวิตช์
4 สำหรับการติดตั้งเพิ่มเติมของดรัมมอเตอร์ โปรดอ่านข้อมูลในคู่มือการใช้งานขงดรัมมอเตอร์
Interroll ซีรีส์ DM
