Interroll Anschlusskabel für Trommelmotor DM-Serie
Anschlusskabel demontieren
Version 2.0 (06/2018) de
Originalbetriebsanleitung
13
Demontage bei gerader Verschraubung
Zur Unterscheidung der Motorvariante mit Stecker von der Motorvariante ohne Stecker ist die
Druckschraube auf drei von sechs Schlüsselflächen markiert.
3
2
4
5
6
32
1
4

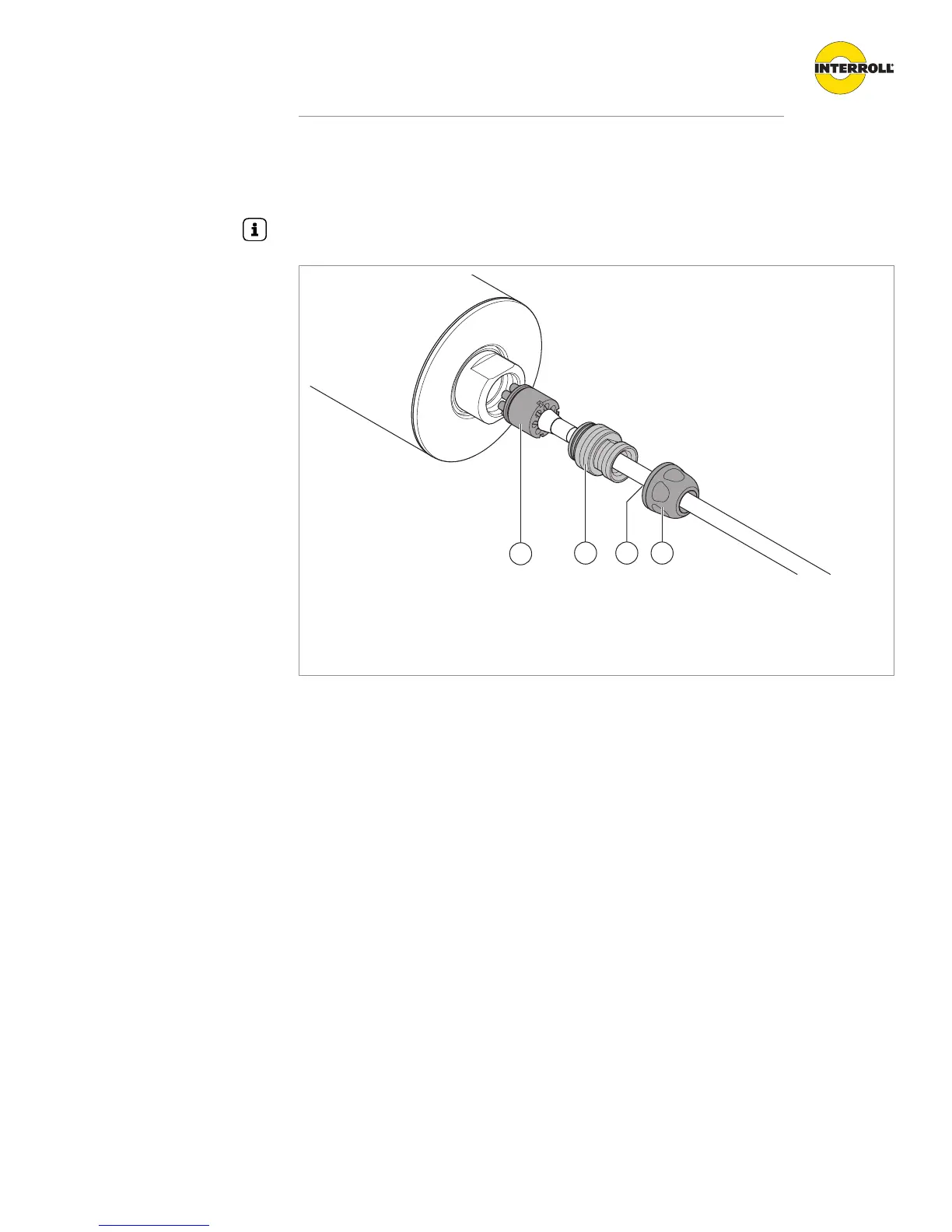

Anschlusskabel demontieren
1 Stecker 3 Dichteinsatz
2 Rohrnippel 4 Druckschraube
4 Die Druckschraube (4) mit Maulschlüssel SW 20 mm vollständig lösen.
4 Sicherstellen, dass der blaue Dichteinsatz (3) aus dem Rohrnippel (2) abgezogen wird.
4 Den Rohrnippel (2) mit Maulschlüssel SW 14 mm vollständig aus dem Wellenende
herausdrehen.
4 Den Stecker (1) mit dem Kabel aus der in der Welle festmontierten Steckdose herausziehen.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
