Interroll Csatlakozó kábel DM sorozatú dobmotorhoz
A csatlakozó kábel szerelése
Verzió 2.0 (06/2018) hu
Az eredeti üzemeltetési útmutató fordítása
165
Szerelés előkészítése
A csatlakozó kábel a dobmotorhoz van mellékelve. A csatlakozó kábelen rajta van a teljes
csavarkötés valamint egy szerelőszerszám. Szükséges szerszám:
• 14 mm kulcsnyílású villáskulcs
• 20 mm kulcsnyílású villáskulcs
4 A dobmotor vakdugóit eltávolítani.
4 Csomagolást kinyitni és a csatlakozó kábelt letekercselni.
Dugós csatlakozó tengelyvégbe dugása
3
2
2
1

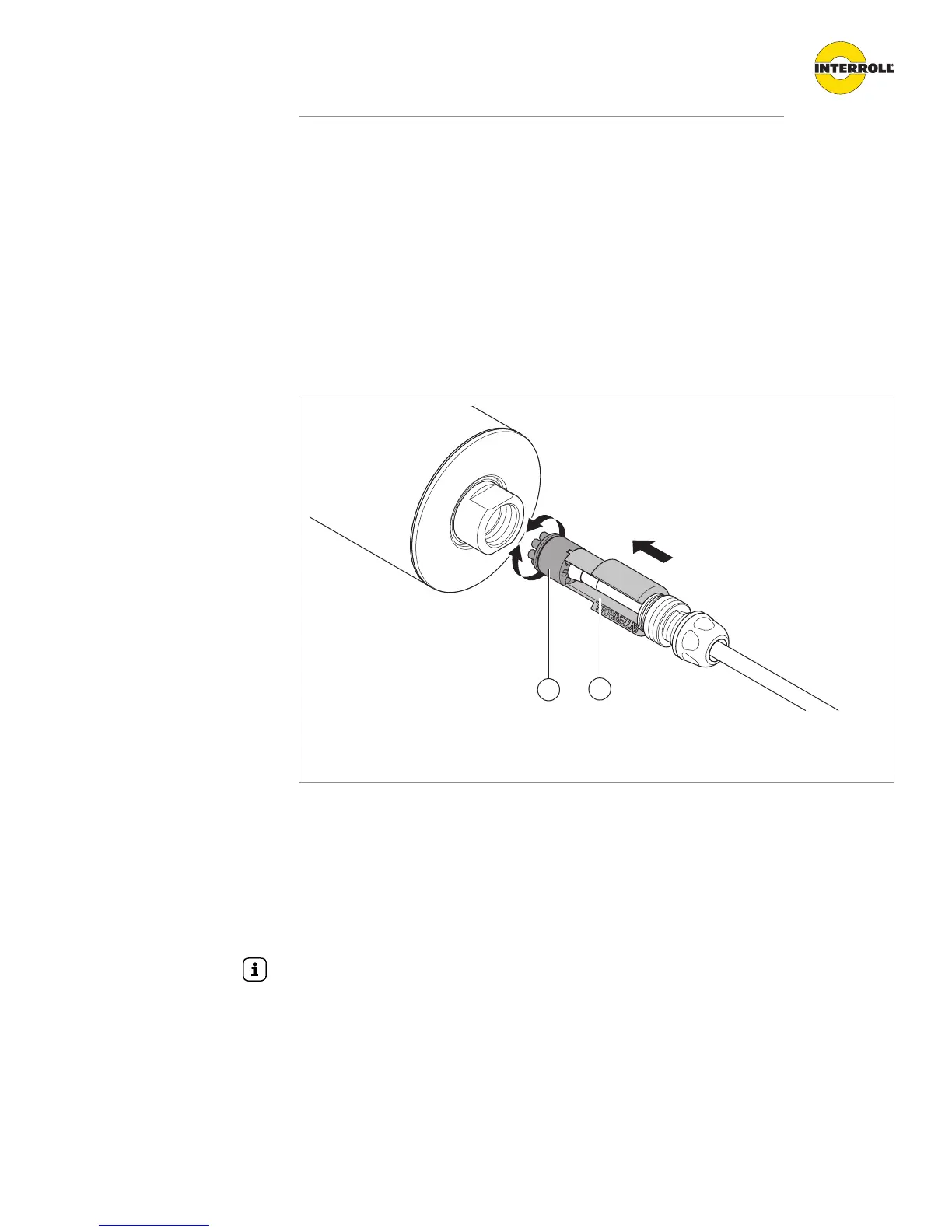

Dugós csatlakozóval szerelt csatlakozó kábel és szerelőszerszám
1 Csatlakozódugó 2 Szerelő szerszám
4 A dugót (1) a szerelőszerszám (2) vezető-orrba dugni.
4 A szerelőszerszámmal a dugót bevezetni a nyitott tengelyvégbe.
4 A szerelőszerszámot enyhe nyomással forgatni annyira, hogy a dugó beakadjon a megfelelő
pozíciójába.
ð A dugó akkor éri el a helyes pozíciót, amikor a szerszám felfekszik a tengelyvégen.
4 Szerelőszerszámot kihúzni és a csatlakozó kábelt a csavaros kötések mögé vezetni.
A szerelőszerszám maradhat a csatlakozó kábelen így nem vész el.
