Interroll Aansluitkabel voor trommelmotor DM-serie
Aansluitkabel monteren
Versie 2.0 (06/2018) nl
Vertaling van de originele gebruiksaanwijzing
83

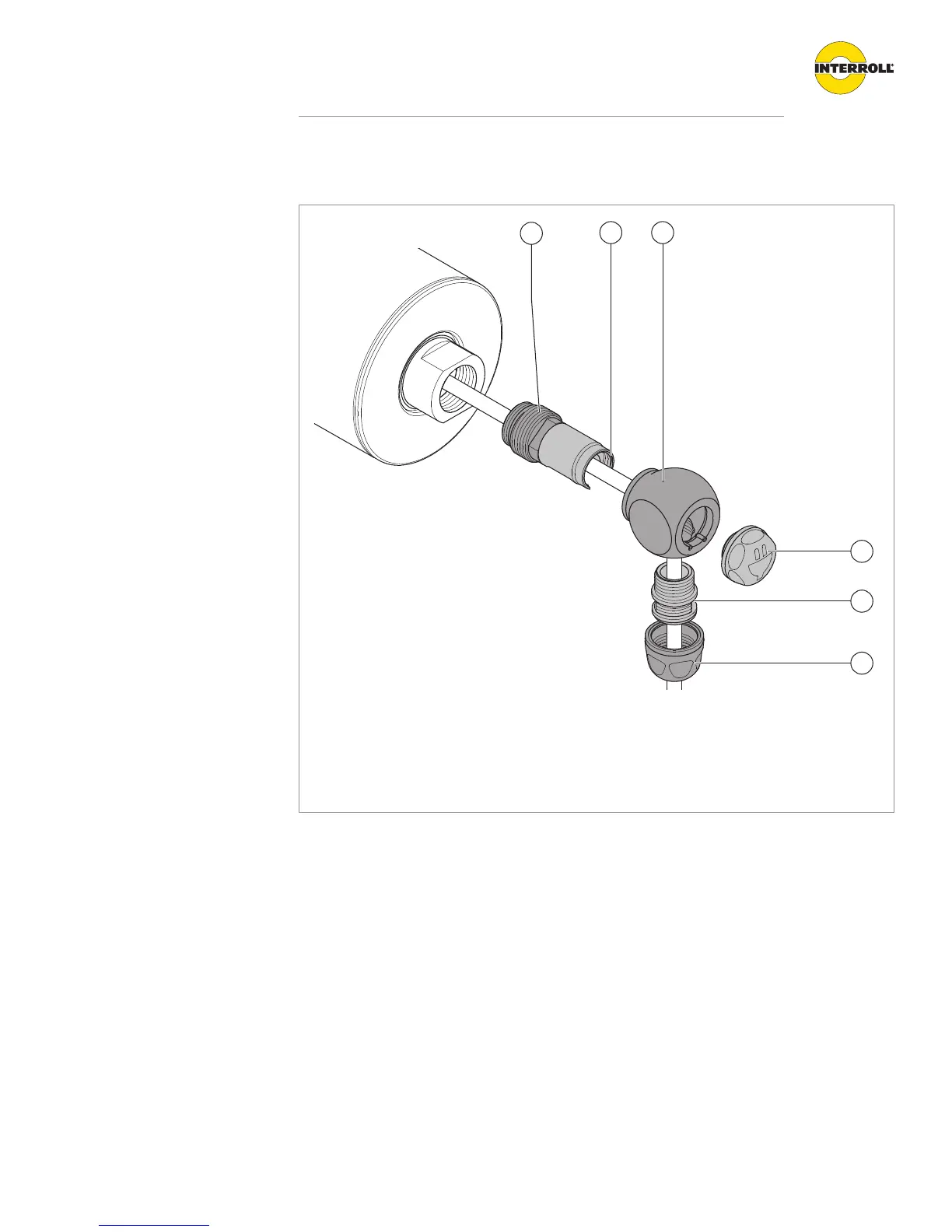

Kabelwartel plaatsen bij haakse schroefkoppeling
4
6
5
32
1
1 Montagenippel 4 Afsluitplug
2 Montagehuls 5 Buisnippel
3 Tussenaansluitstuk 6 Drukschroef
4 Draai de montagenippel (1) in het asuiteinde en draai deze vast met een steeksleutel
SW14mm. Zorg er hierbij voor dat de montagehuls (2) en de kabel niet meedraaien.
4 Schuif de montagehuls (2) in het tussenaansluitstuk (3), zet deze in de juiste stand en draai
deze vast met de afsluitplug (4).
4 Draai de buisnippel (5) van de schroefkoppeling in het tussenaansluitstuk en draai deze vast
met een steeksleutel SW14mm.
4 Draai de drukschroef (6) van de schroefkoppeling met een steeksleutel SW20mm vast op
de schroefdraad van de buisnippel.
4 Leg de aansluitkabel correct en leg deze in de schakelkast.
4 Neem voor de verdere installatie van de trommelmotor de instructies in de
gebruiksaanwijzing van de Interroll-trommelmotor DM-serie in acht.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
