Interroll Соединительный кабель для барабанного
двигателя серии DM
Демонтаж соединительного кабеля
Версия 2.0 (06/2018) ru
Перевод оригинального руководства по эксплуатации
133
Демонтаж прямого кабельного ввода
Для того, чтобы отличить двигатель со штекером от двигателя без штекера,
нажимной винт имеет отметки на трех из шести плоскостях под ключ.
3
2
4
5
6
32
1
4

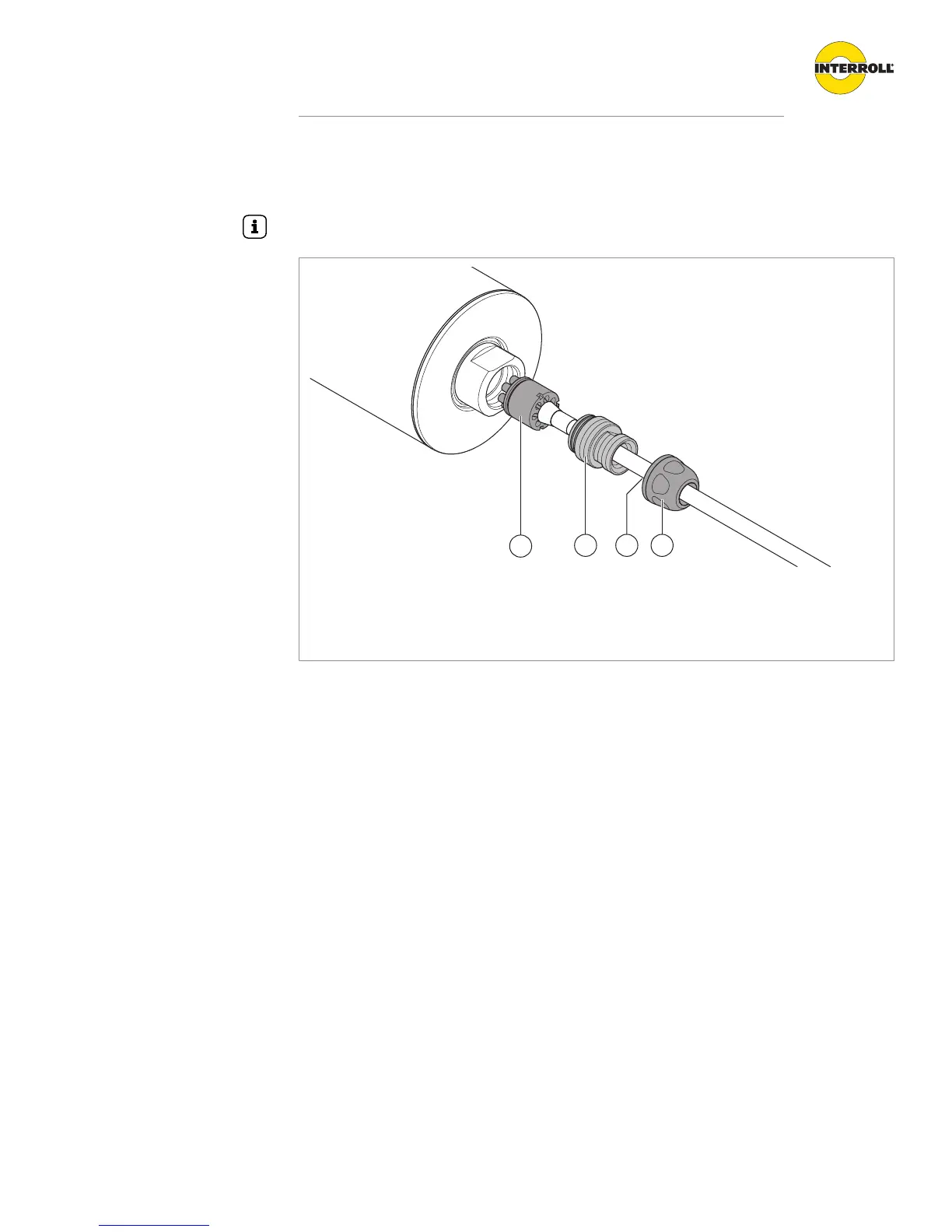

Демонтаж соединительного кабеля
1 Штекер 3 Уплотнительная вставка
2 Трубный ниппель 4 Нажимной винт
4 Полностью отвинтите нажимной винт (4) при помощи гаечного ключа с
шириной зева 20мм.
4 Убедитесь, что синяя уплотнительная вставка (3) вытянута из трубного
ниппеля (2).
4 Полностью вывинтите трубный ниппель (2) из конца вала при помощи
гаечного ключа с шириной зева 14мм.
4 Вытяните штекер (1) с кабелем из стационарной розетки в валу.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
