Interroll Соединительный кабель для барабанного
двигателя серии DM
Демонтаж соединительного кабеля
134 Версия 2.0 (06/2018) ru
Перевод оригинального руководства по эксплуатации

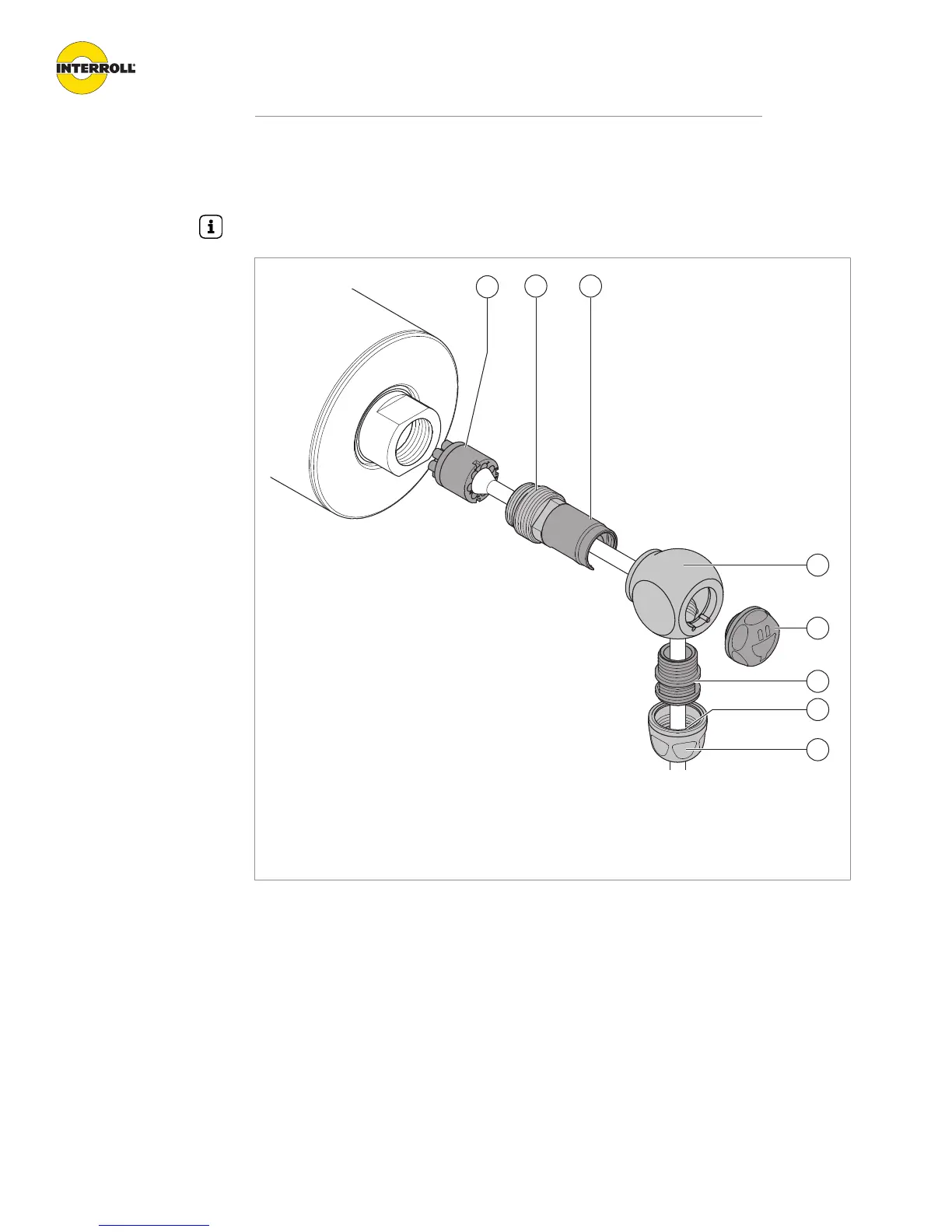

Демонтаж углового кабельного ввода
Для того чтобы отличить двигатель со штекером от двигателя без штекера,
запорный винт имеет маркировку с изображением штекера.
4
6
7
8
5
32
1
1 Штекер 5 Запорный винт
2 Монтажный ниппель 6 Трубный ниппель
3 Монтажная втулка 7 Уплотнительная вставка
4 Промежуточный патрубок 8 Нажимной винт
4 Полностью отвинтите нажимной винт (8) при помощи гаечного ключа с
шириной зева 20мм.
4 Убедитесь, что синяя уплотнительная вставка (7) вытянута из трубного
ниппеля (6).
4 Полностью вывинтите трубный ниппель (6) из промежуточного патрубка при
помощи гаечного ключа с шириной зева 14мм.
4 Отвинтите запорный винт (5) и снимите промежуточный патрубок (4) по
направлению вниз с монтажной втулки (3).
4 Полностью вывинтите монтажный ниппель (2) из конца вала при помощи
гаечного ключа с шириной зева 14мм. При этом проследите за тем, чтобы
монтажная втулка (3) и кабель не проворачивались.
4 Вытяните штекер (1) с кабелем из стационарной розетки в валу.
