Interroll DM series - Smontaggio del Collegamento Filettato Diritto

Interroll Cavo di collegamento mototamburi serie DM
Smontaggio del cavo di collegamento
Versione 2.0 (06/2018) it
Traduzione del manuale d'uso originale
73
Smontaggio del collegamento filettato diritto
Per poter distinguere tra la variante motore con connettore e la variante motore senza
connettore, la vite di pressione è contrassegnata su tre delle sei superfici chiave.
3
2
4
5
6
32
1
4

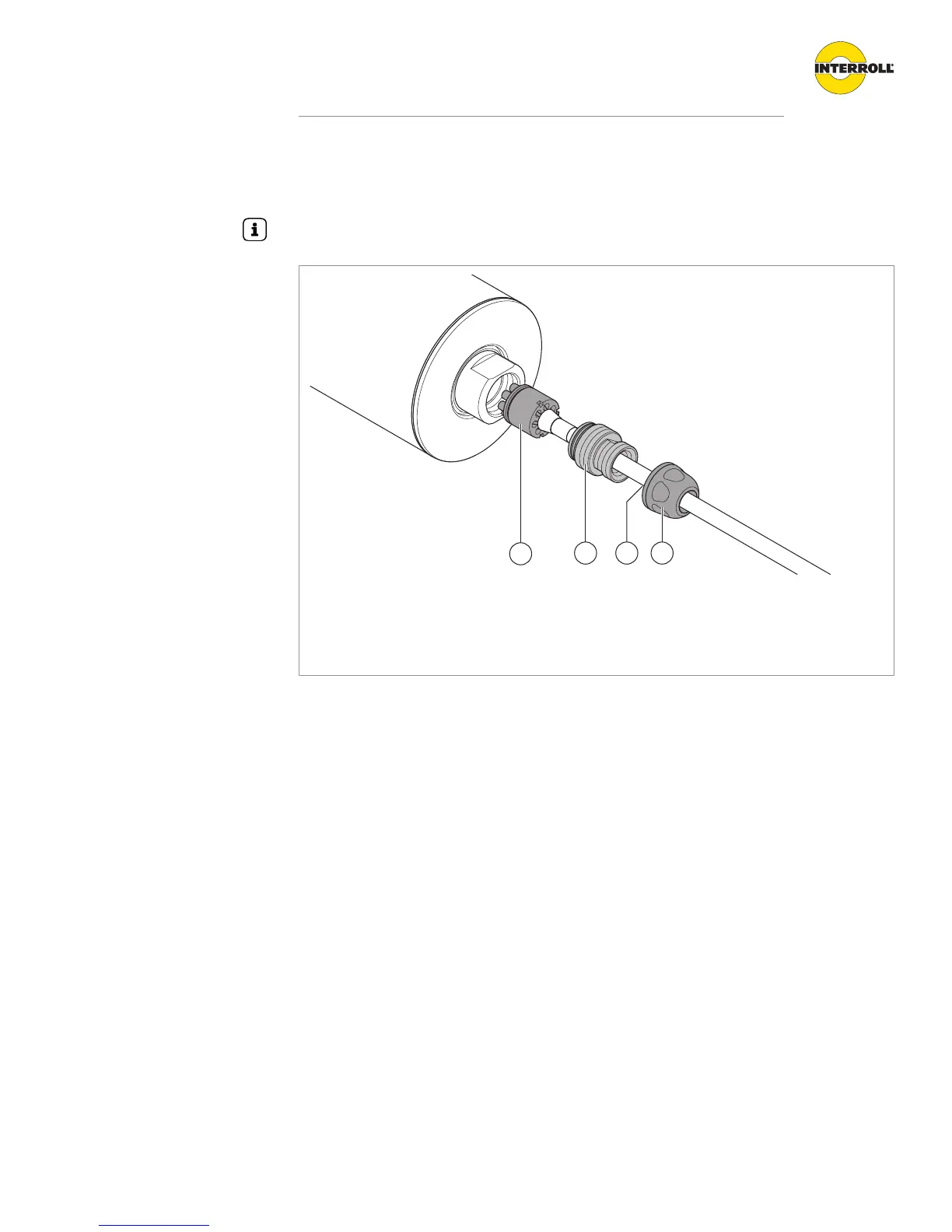

Smontaggio del cavo di collegamento
1 Connettore 3 Inserto di tenuta
2 Raccordo filettato 4 Vite di pressione
4 Svitare completamente la vite di pressione (4) con la chiave fissa da 20 mm.
4 Controllare che l’inserto di tenuta blu (3) venga estratto dal raccordo filettato (2).
4 Svitare completamente il raccordo filettato (2) dall’estremità dell’albero con la chiave fissa
da 14 mm.
4 Estrarre il connettore (1) con il cavo dalla presa montata fissa nell’albero.
