Interroll DM series - Demontage Bij Haakse Schroefkoppeling

Interroll Aansluitkabel voor trommelmotor DM-serie
Aansluitkabel demonteren
86 Versie 2.0 (06/2018) nl
Vertaling van de originele gebruiksaanwijzing

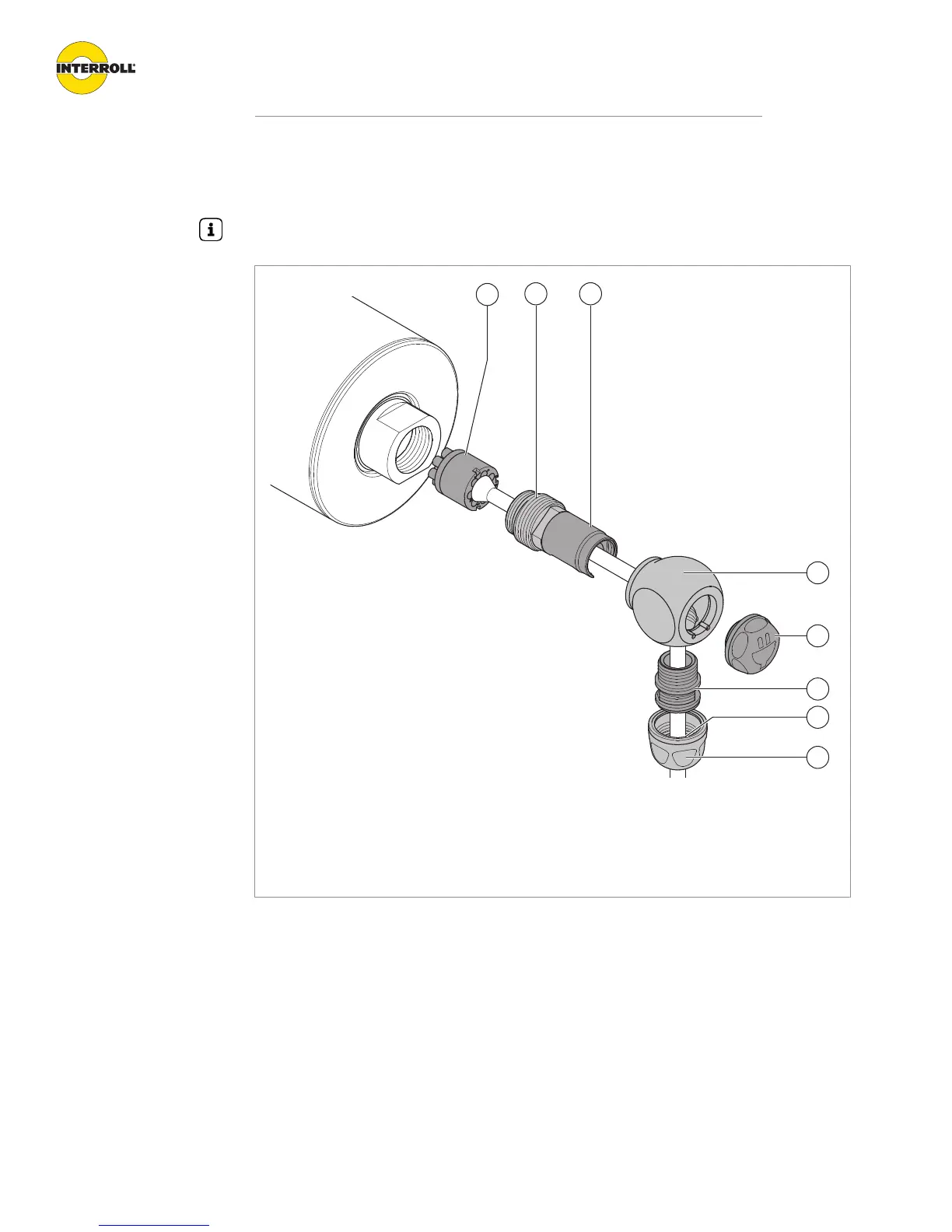

Demontage bij haakse schroefkoppeling
Om de motorvariant met stekker te kunnen onderscheiden van de motorvariant zonder stekker,
is de afsluitplug gemarkeerd met een stekkersymbool.
4
6
7
8
5
32
1
1 Stekker 5 Afsluitplug
2 Montagenippel 6 Buisnippel
3 Montagehuls 7 Pakking
4 Tussenaansluitstuk 8 Drukschroef
4 Draai de drukschroef (8) helemaal los met steeksleutel SW 20 mm.
4 Zorg ervoor dat de blauwe pakking (7) uit de buisnippel (6) wordt getrokken.
4 Draai de buisnippel (6) met steeksleutel SW 14 mm volledig uit het tussenaansluitstuk.
4 Draai de afsluitplug (5) los en schuif het tussenaansluitstuk (4) van de montagehuls (3) af.
4 Draai de montagenippel (2) met steeksleutel SW 14 mm volledig uit het asuiteinde. Zorg er
hierbij voor dat de montagehuls (3) en de kabel niet meedraaien.
4 Trek de stekker (1) met de kabel uit de vast in de as gemonteerde contactdoos.
