Interroll DM 系列电动滚筒连接电缆
拆卸连接电缆
194 型号 2.0 (06/2018) zh
原操作手册译文

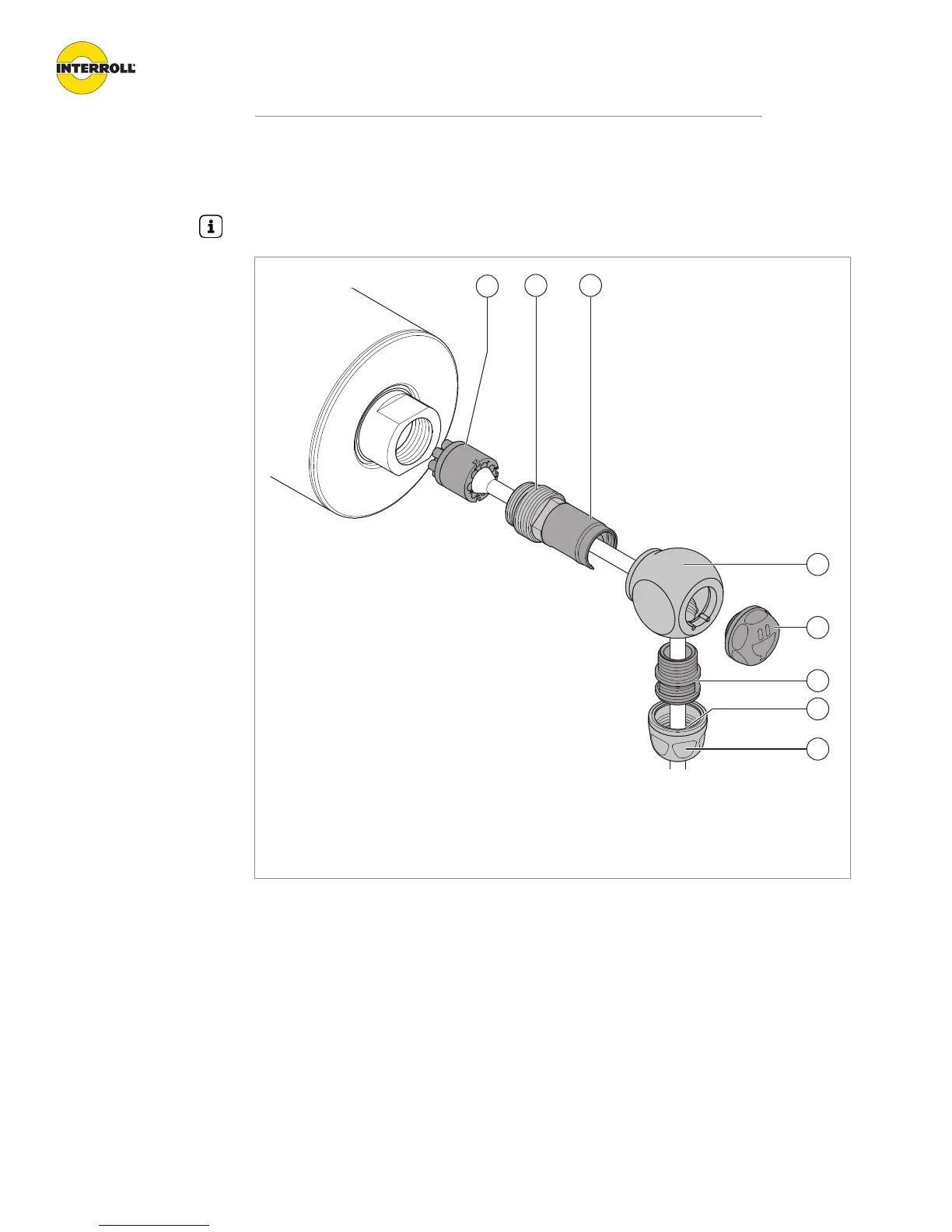

针对肘形连接器的拆卸
为了区分带插头的电机版本与不带插头的电机版本，螺旋塞上标记有插头符号。
4
6
7
8
5
32
1
1 接头 5 螺旋塞
2 装配用螺纹接套 6 管接头
3 装配套管 7 密封接头
4 转接接套 8 压紧螺栓
4 用开口宽度为 20 mm 的开口扳手完全松开压紧螺栓 (8)。
4 确保从管接头 (6) 中拔出了蓝色的密封接头 (7)。
4 用开口宽度为 14 mm 的开口扳手从转接接套中完全旋出管接头 (6)。
4 松开螺旋塞 (5) 并往下推装配套管 (3) 上的转接接套 (4)。
4 用开口宽度为 14 mm 的开口扳手从轴末端完全旋出装配用螺纹接套 (2)。
同时确保装配套管 (3) 和电缆不会跟着扭转。
4 将插头 (1) 和电缆从固定装配在轴中的插座中旋出。

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
