Interroll Câble de raccordement pour tambour moteur série
DM
Démonter le câble de raccordement
38 Version 2.0 (06/2018) fr
Traduction du mode d’emploi original
Démontage sur un connecteur coudé
Pour différencier la variante de moteur avec connecteur de la variante de moteur sans
connecteur, la vis de fermeture présente un marquage sur trois des six pans.

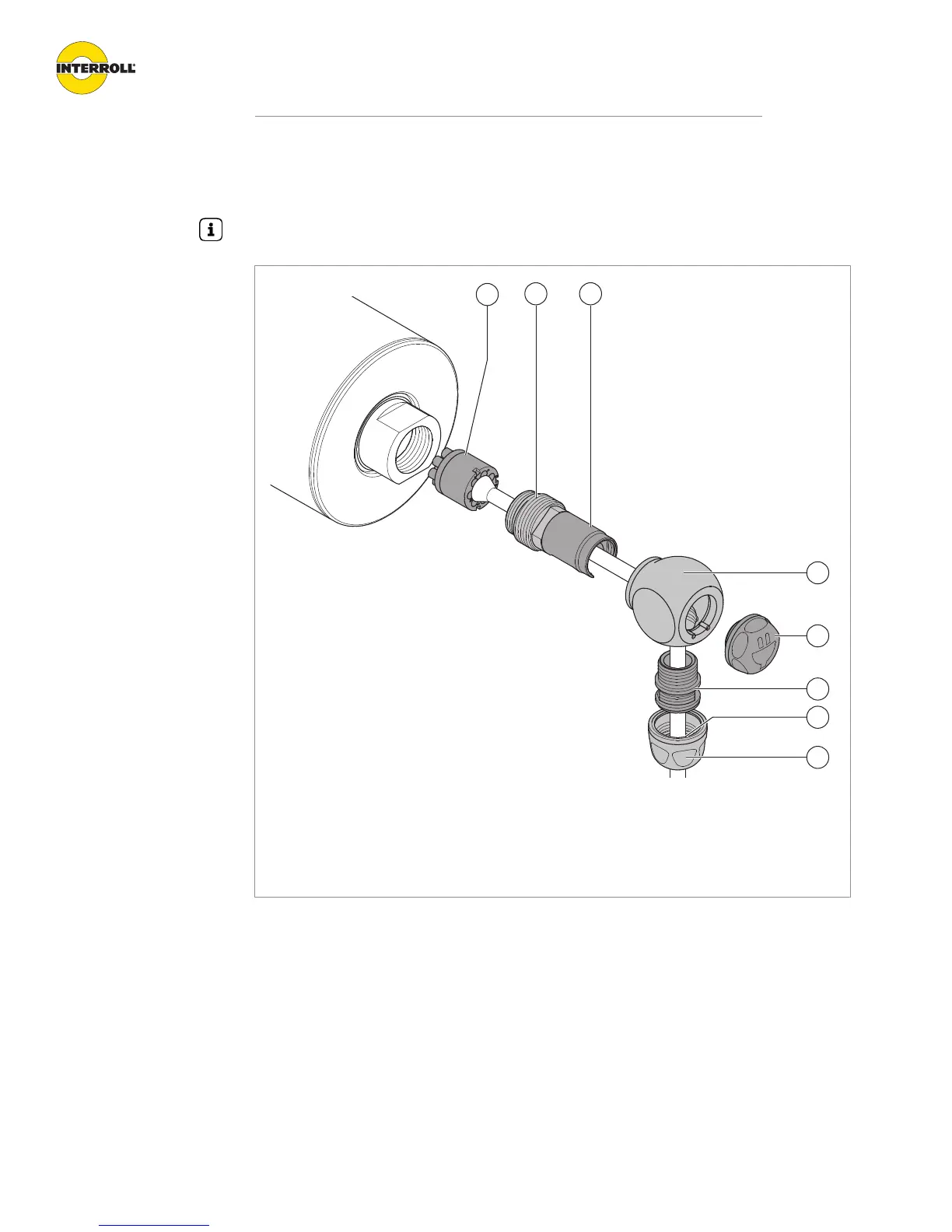

1 Connecteur 5 Vis de fermeture
2 Raccord de montage 6 Raccord fileté de tube
3 Douille de montage 7 Joint d’étanchéité
4 Embout intermédiaire 8 Vis de pression
4 Desserrer entièrement la vis de pression (8) à l’aide de la clé à fourche de 20mm.
4 S’assurer que le joint d’étanchéité bleu (7) est extrait du raccord fileté (6).
4 Desserrer entièrement le raccord fileté de tube (6) de l’embout intermédiaire à l’aide d’une
clé à fourche de 14 mm.
4 Desserrer la vis de fermeture (5) et extraire l’embout intermédiaire (4) de la douille de
montage (3) par le bas.
4 Dévisser entièrement le raccord de montage (2) de l’extrémité d’axe avec une clé à fourche
de 14mm. Ce faisant, s’assurer que la douille de montage (3) et le câble ne pivotent pas.
4 Extraire le connecteur (1) avec le câble de la prise pratiquée dans l’axe.
