Interroll DM series User Manual

Interroll Câble de raccordement pour tambour moteur série
DM
Monter le câble de raccordement
34 Version 2.0 (06/2018) fr
Traduction du mode d’emploi original

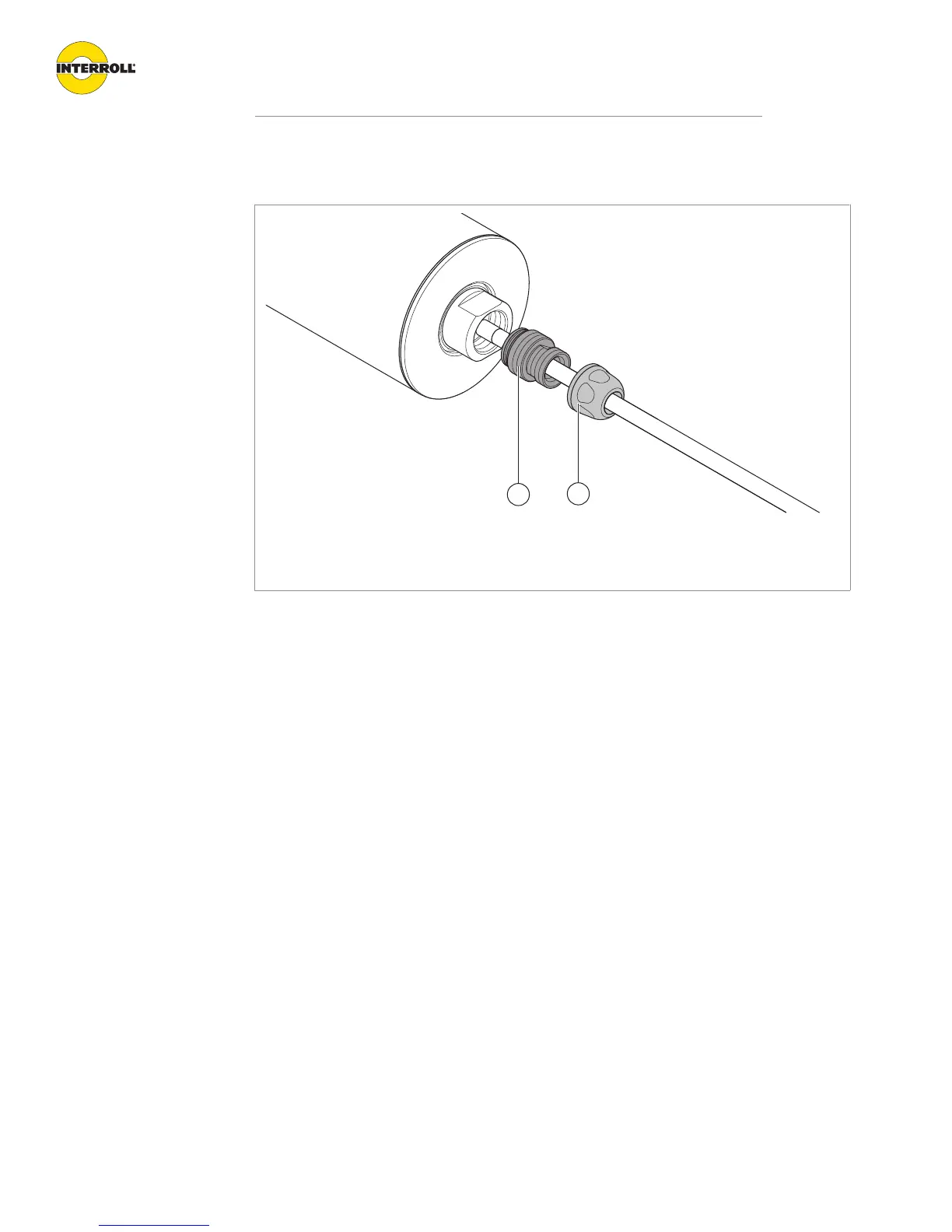

Insertion du presse-étoupe sur un connecteur droit
2
1
Raccord fileté de tube et vis de pression
1 Raccord fileté de tube 2 Vis de pression
4 Visser le raccord fileté de tube (1) du vissage dans l’extrémité de l’axe et serrer une clé à
fourche de 14mm.
4 Serrer la vis de pression (2) du vissage à l’aide d’une clé à fourche de 20mm sur le filetage
du raccord fileté.
4 Poser le câble de raccordement correctement et le raccorder à l’armoire de commande.
4 Pour la suite de l’installation du tambour moteur, tenir compte des consignes du mode
d’emploi du tambour moteur série DM d’Interroll.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
