Interroll DM series User Manual

Interroll Cable de conexión para mototambor serie DM
Desmontar el cable de conexión
Versión 2.0 (06/2018) es
Traducción de las instrucciones de servicio originales
49

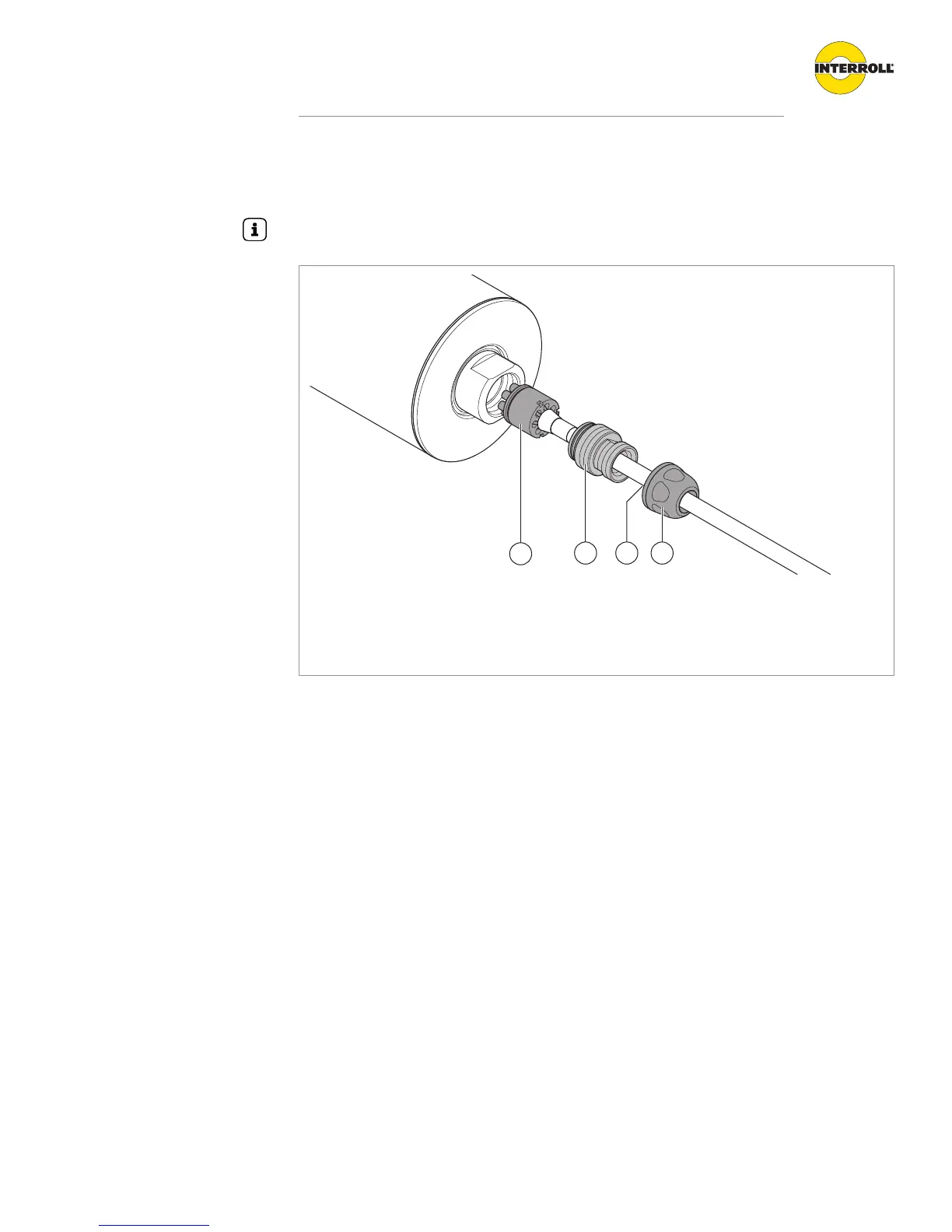

Desmontaje con prensaestopas recto
El tornillo de presión está marcado en tres de los seis planos fresados para poder diferenciar
entre la variante de motor con conector y la variante de motor sin conector.
3
2
4
5
6
32
1
4
Desmontar el cable de conexión
1 Conector 3 Inserto obturador
2 Racor de tubo 4 Tornillo de presión
4 Soltar por completo el tornillo de presión (4) con una llave entrecaras 20mm.
4 Asegurarse de que se extraiga el inserto obturador azul (3) del racor de tubo (2).
4 Desenroscar por completo el racor de tubo (2) con una llave entrecaras 14mm
del extremo de eje.
4 Sacar el conector (1) con el cable de la toma eléctrica fijamente montado en el eje.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
