Interroll DM series - Förbereda Montering; För in Stickkontakten I Axeländen

Interroll Anslutningskabel för trummotor DM-serien
Montera anslutningskabeln
Version 2.0 (06/2018) sv
Översättning av originalbruksanvisningen
117
Förbereda montering
Anslutningskabeln ingår i leveransen av trummotorn. På anslutningskabeln sitter hela
skruvförbindningen samt ett monteringsverktyg. Nödvändiga verktyg:
• Skruvnyckel med nyckelvidd 14mm
• Skruvnyckel med nyckelvidd 20mm
4 Ta bort trummotorns blindpropp.
4 Öppna förpackningen och rulla ut anslutningskabeln.

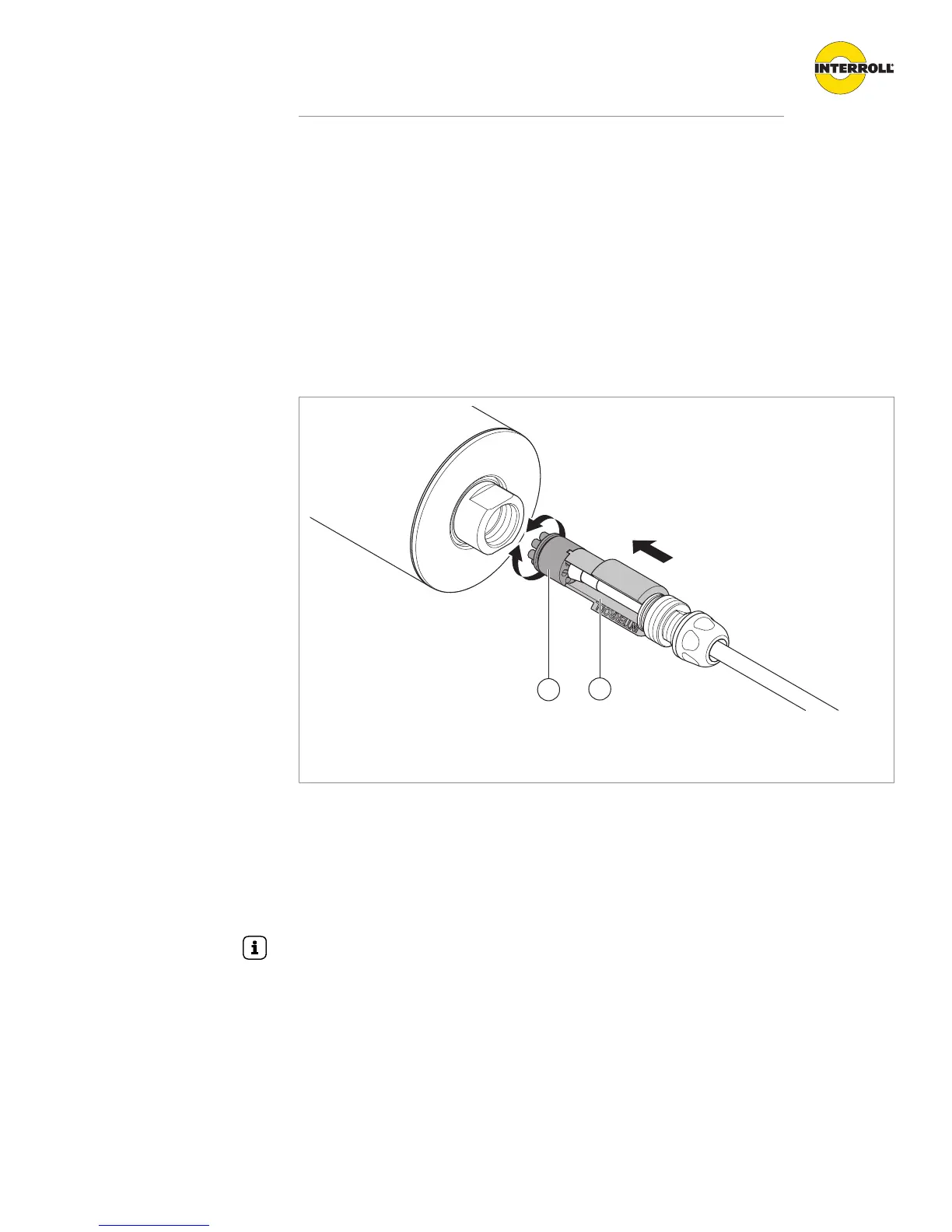

För in stickkontakten i axeländen
3
2
2
1
Anslutningskabel med stickanslutning och monteringsverktyg
1 Stickkontakt 2 Monteringsverktyg
4 Sätt stickkontakten (1) på monteringsverktygets (2) styrtappar.
4 För in stickkontakten i den öppna axeländen med monteringsverktyget.
4 Vrid monteringsverktyget med lätt tryck tills stickkontakten hamnar i sin rätta position.
ð Stickkontakten befinner sig i korrekt position när verktyget ligger mot axeländen.
4 Avlägsna monteringsverktyget och sätt det på anslutningskabeln bakom förskruvningarna.
Monteringsverktyget kan sitta kvar på anslutningskabeln så att det inte tappas bort.
