Interroll DM series User Manual

Interroll Anslutningskabel för trummotor DM-serien
Demontera anslutningskabeln
Version 2.0 (06/2018) sv
Översättning av originalbruksanvisningen
121
Demontering vid rak förskruvning
För att det ska gå att skilja mellan motorvarianten med stickkontakt och motorvarianten utan
stickkontakt finns det en markering på tre av tryckskruvens sex nyckelytor.
3
2
4
5
6
32
1
4
Demontera anslutningskabeln

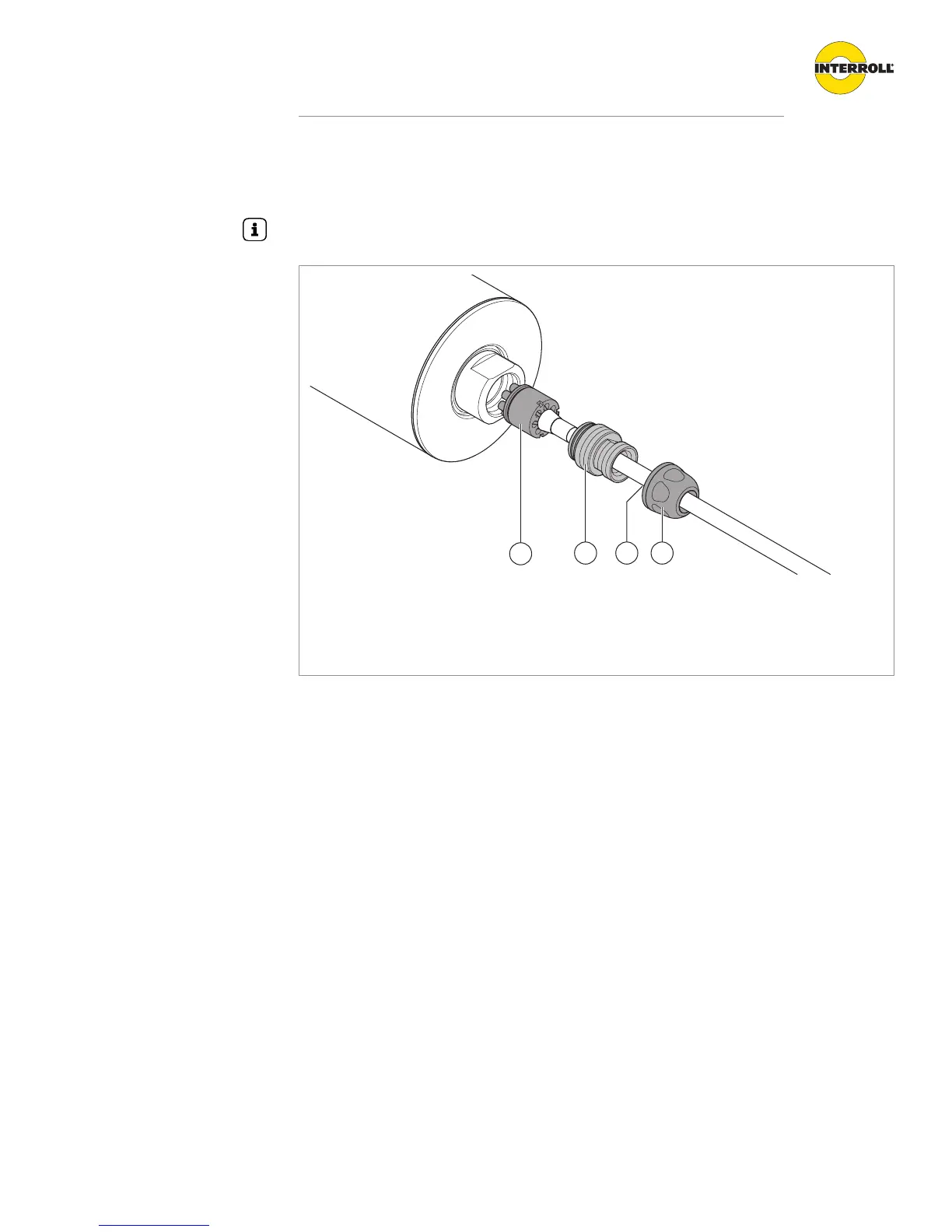

1 Stickkontakt 3 Tätningsinsats
2 Rörnippel 4 Tryckskruv
4 Lossa tryckskruven (4) helt med en skruvnyckel med nyckelvidd 20mm.
4 Kontrollera att den blå tätningsinsatsen (3) dras ut ur rörnippeln (2).
4 Skruva ut rörnippeln (2) helt ur axeländen med en skruvnyckel med nyckelvidd 14mm.
4 Dra ut stickkontakten (1) med kabeln ur kontaktdonet som är fastmonterat i axeln.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
