Interroll DM series User Manual

Interroll 드럼 모터 Dm-시리즈용 연결 케이블
연결 케이블 해체
제품 버전 2.0 (06/2018) ko
원본 사용 설명서 번역
217
직선 커넥터 탈거
압력 조절 나사의 키 표면 6개 중 3개에 커넥터가 장착된 모터 유형과 커넥터가 장착
되지 않은 모터 유형을 구분할 수 있는 표시가 있습니다.
3
2
4
5
6
32
1
4

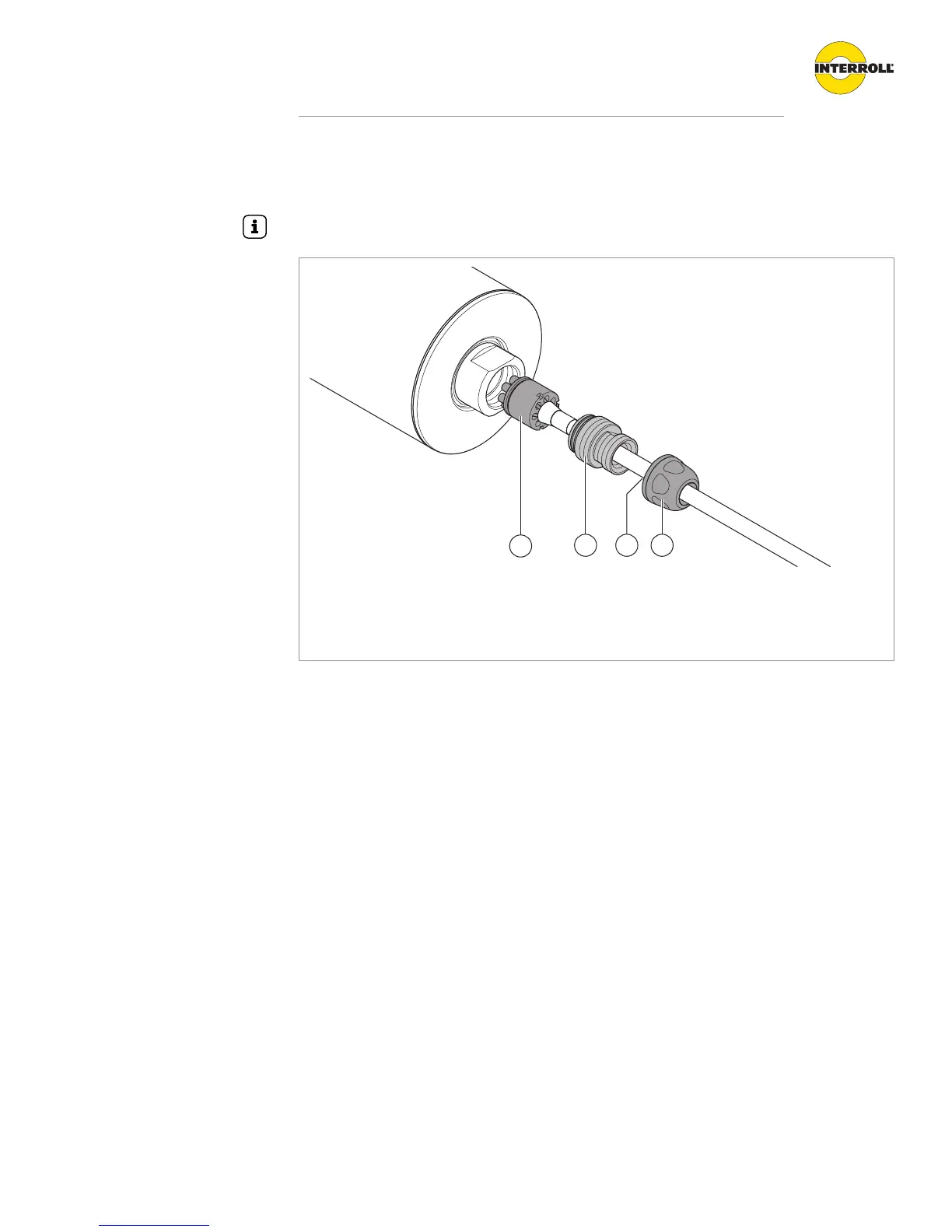

연결 케이블 해체
1 커넥터 3 실링 삽입부
2 파이프 니플 4 압력 조절 나사
4 규격이 20mm인 렌치로 압력 조절 나사(4)를 완전히 풉니다.
4 파란색 실링 삽입부(3)를 파이프 니플(2)에서 당겨 빼냅니다.
4 규격이 14mm인 렌치로 파이프 니플(2)을 돌려 샤프트 엔드에서 완전히 빼냅니다.
4 케이블이 포함된 커넥터(1)를 소켓에 장착된 샤프트에서 당겨 빼냅니다.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
