Keyscan Technical Guide (PC109x - 04.12)
102

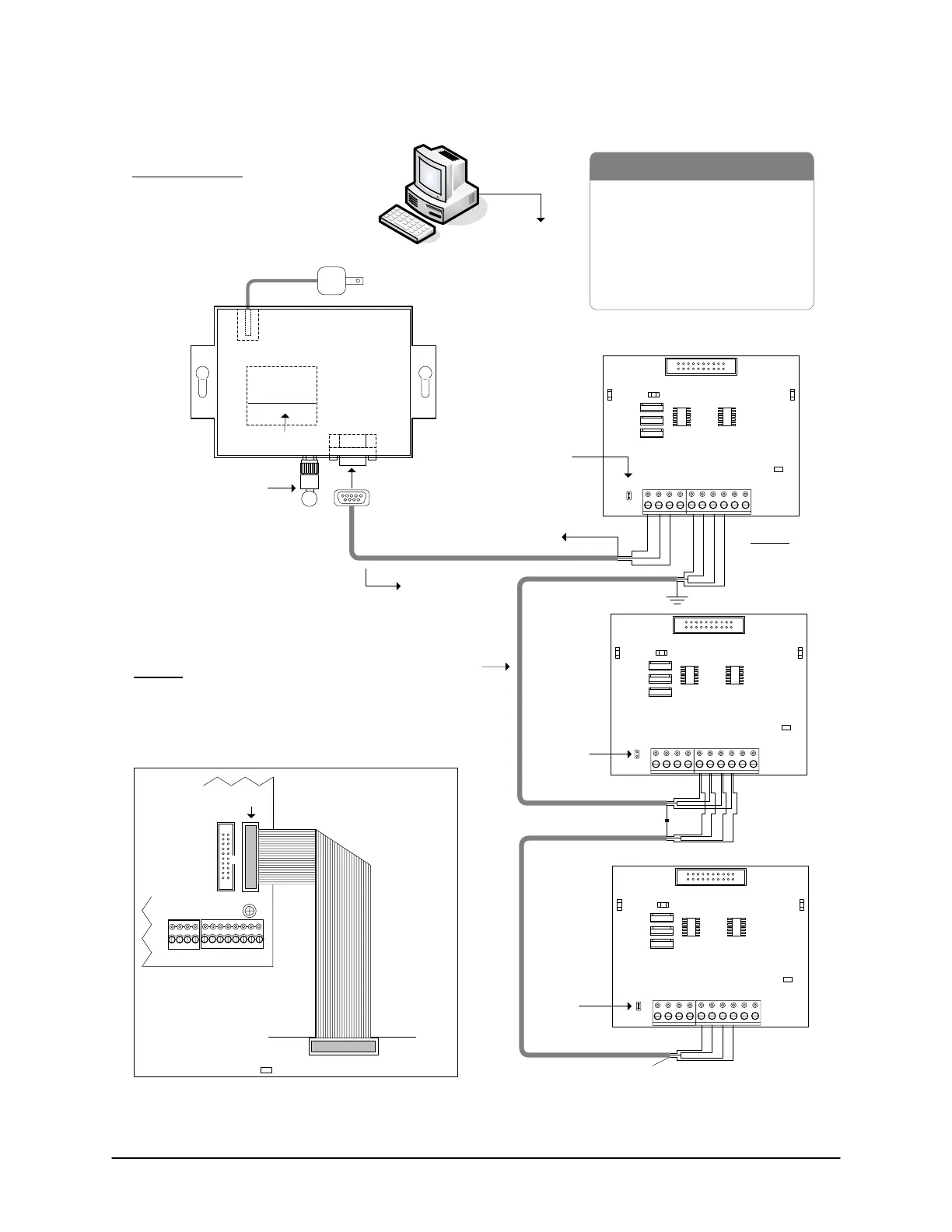

Figure 79 – Multiple ACU Communication - NETCOM2WH or NETCOM6WH/CPB-10-2s
- PC with network connection
- 22 AWG 4 conductors shielded cable
- Control Board
- CPB-10-2
- NETCOM2WH or NETCOM6WH
- RS-232 Data Cable
- Wireless network access point
Brown & White not used.
Tape back separately.
Jumper ON
J1
(First & Last
CPB10-2)
Jumper
OFF J1
Green
Red
Black
GND
R
T
B
Shield
GND
R
T
B
GND
R
T
B
GND
R
T
B
Shield
Tape back
shield
EIA/TIA 562
Signal
CPB-10-2
- supports parallel and star communication
(diagram shows CPB-10-2 in parallel communication)
- maximum distance 1st to last CPB-10-2 - 4000 ft (1219 m)
- maximum distance between CPB-10-2s - 2000 ft (609 m)
- see MISCOMM2 for inter-building communication on a
CPB-10-2 communication loop
Legend
GND = Ground
R = Rx
T = Tx
B = Busy Line
PC with
Communication
Manager
RS-232 - 22 AWG
shielded cable
100 ft (30 m) maximum
@ 9600 BPS
to network
NETCOM LED Legend
- RS232 indicates 9-pin terminal connected
- RX LED indicates PC polling ACU/ECU
- TX LED indicates ACU/ECU replying to PC
- ON LED indicates unit receiving power
- WLAN Active indicates wireless data
transfer & wireless access point present
Maximum wireless
range is 100 m (328 ft)
based on indoor open
air installation.
9-pin Male
Connector
NETCOM2WH
or
NETCOM6WH
Current
Draw
350 mA
MAC Address
Lantronix
WiPort
00-20-4A-96-49-BC
Antenna
Shield*
to ground lug
Parts List
B LED
Connect CPB-10-2 ribbon
cable to CPB/CB MODULE
terminal on control board.
H1
Common AUX Inputs - E
CPB/CB MODULE
(COM4)
CPB-10-2
Control
Board
(PC 109x)
Important
Jumper ON
J16 – G to
activate CPB/
CB MODULE
(H1) terminal.
RX
LED
TX
LED
Current Draw 40 mA
CPB-10-2
GND
TD
RD
DCD
T
B
GND
R
DTR
CTS
J1
TO PC
Jumper ON J1
(First & Last
CPB10-2)
RX
LED
TX
LED
Current Draw 40 mA
CPB-10-2
GND
TD
RD
DCD
T
B
GND
R
DTR
CTS
J1
RX
LED
TX
LED
Current Draw 40 mA
CPB-10-2
GND
TD
RD
DCD
T
B
GND
R
DTR
CTS
J1
H2
KI-00182E-07-11
* Insulate shield with PVC tubing such
as Alpha #16 or comparable insulator.
