GENERAL CHASSIS
4-6

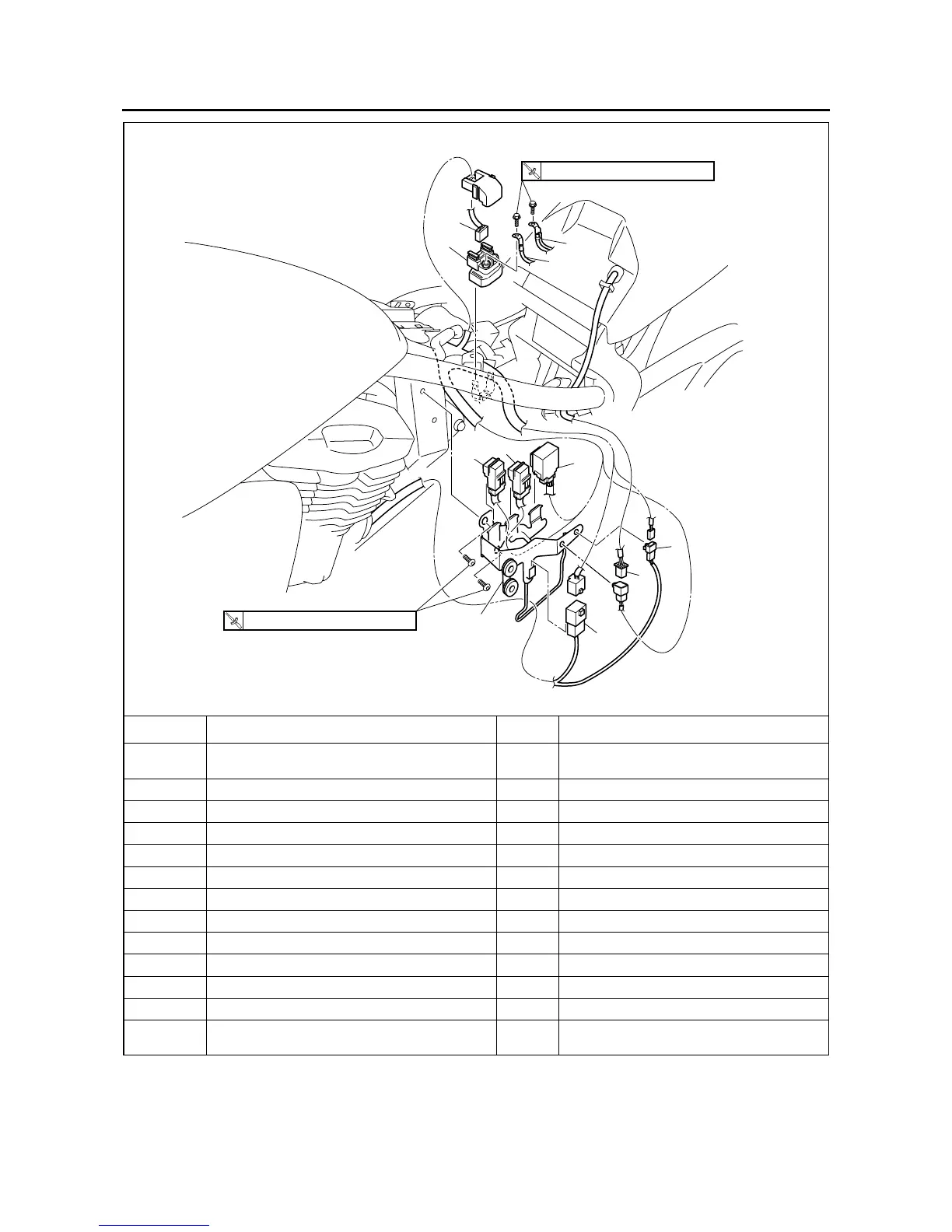

Removing the relays
Order Job/Parts to remove Qty Remarks
Rider seat/Sub-fuel tank cover/Battery box
Refer to GENERAL CHASSIS on page
4-1.
1 Positive battery lead 1 Disconnect.
2 Starter motor lead 1 Disconnect.
3 Starter relay coupler 1 Disconnect.
4Starter relay 1
5 Crankshaft position sensor coupler 1 Disconnect.
6 Tail/brake light wire harness coupler 1 Disconnect.
7 Stator coil coupler 1 Disconnect.
8 Turn signal relay 1
9 Radiator fan motor relay 1
10 Headlight relay 1
11 Relay bracket 1
For installation, reverse the removal proce-
dure.
4
1
2
9
8
11
10
7
6
5
R
.
.
7 Nm (0.7 m
kg, 5.1 ft
Ib)
R
.
.
7 Nm (0.7 m
kg, 5.1 ft
Ib)
3
