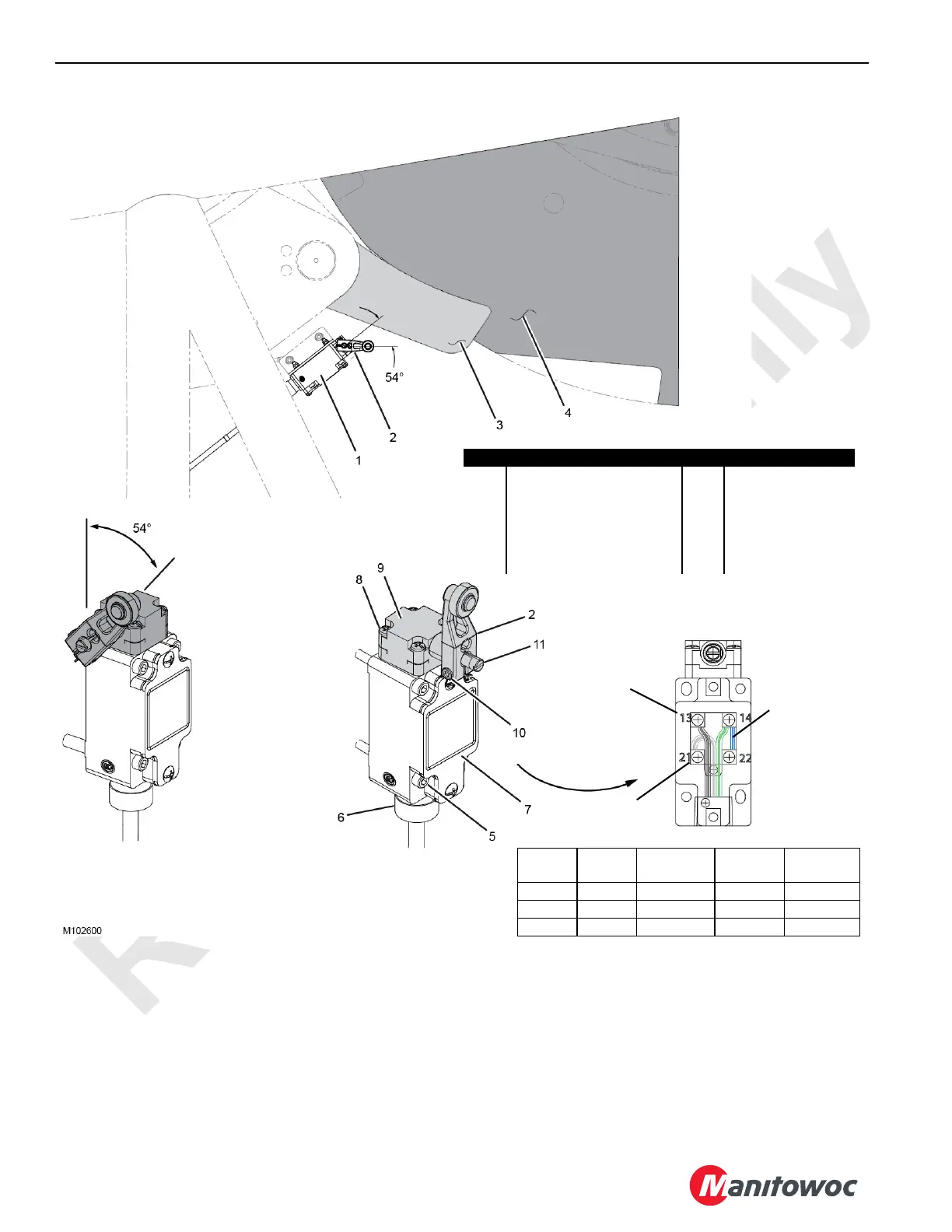

FIGURE 5-17
After Adjustment
View B
Before Adjustment
View A
View C
Jumper Wire
N/O
N/C
CABLE
NAME
FROM
PLUG
TO
TERMINAL
WIRE
COLOR
SYSTEM
I.D.
W1 J1-21 J2-A WHITE N/C
W1 J1-13 J2-C BLACK N/O
W1 J1-14 J2-B GREEN INPUT
Item Description Item Description
1 Limit Switch 7 Limit Switch Cover
2 Limit Switch Arm 8 Screw (qty 4)
3 Drum Pawl 9 Limit Switch Head
4Drum 10 Screw
5 Screw (qty 4) 11 Limit Switch Shaft
6 Cable Restraint Connector
